湖南湘潭道路防護網-熱鍍鋅防落物網生產廠家:

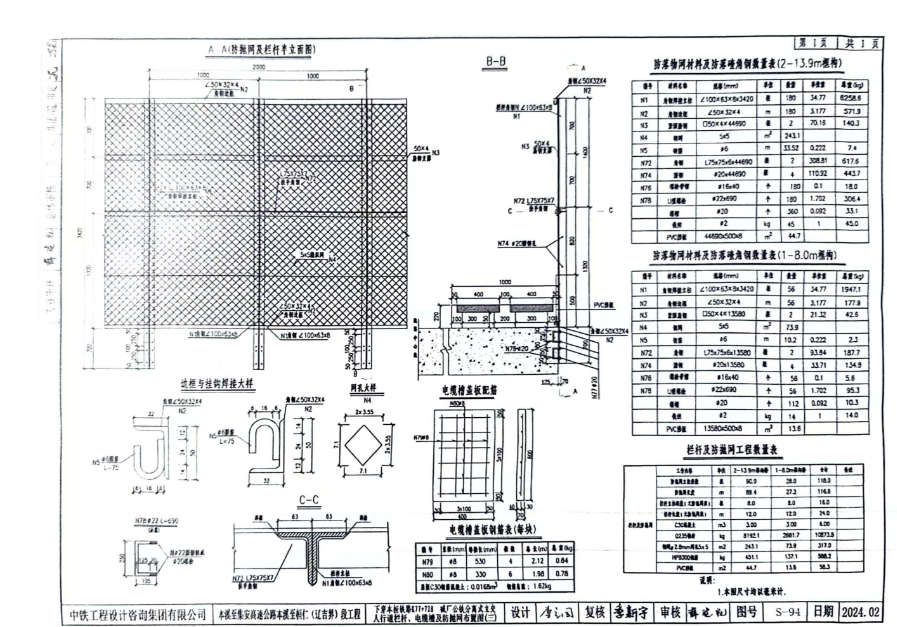

1.本圖尺寸均以毫米計.

2.N78U型螺拴結合防拋網圍預埋于主體中。

3.防拋網角鋼邊框及緊固扁鋼與角制立柱間均作焊接處理。防護網設于鋼支架欄桿及面鋼

內側，并掛于N5鋼筋鉤上，N5間距為0.5m。防護網與N72角鋼扶手間用鐵絲綁扎牢固。

4.框構橋側墻頂面設置鋼欄桿，垂直于公路方向雙側設防拋網。

5.框構橋上本桓鐵路左右兩側均預留通信、信號電纜槽、

6.角鋼邊框及緊固扁鋼與角制立柱間均作焊接處理。

7.本圖僅示出立柱間距2.0m的防拋網圍，立柱同距變化時參照此圖施工。

8.欄桿、防拋網、預埋件質量控制及防腐鋼構件防腐采用《鐵路橋梁鋼結構構件及保護

涂裝涂料第了部分附屬鋼結構》(Q/CR749.1-2020)第一套防腐體系(復合防腐)，

9.本工程焊接均需滿足相應規范要求，未盡事宜詳見相關規范、規則。
