江西省高速公路中央防眩光鋼板網護欄網專業生產廠家說明:

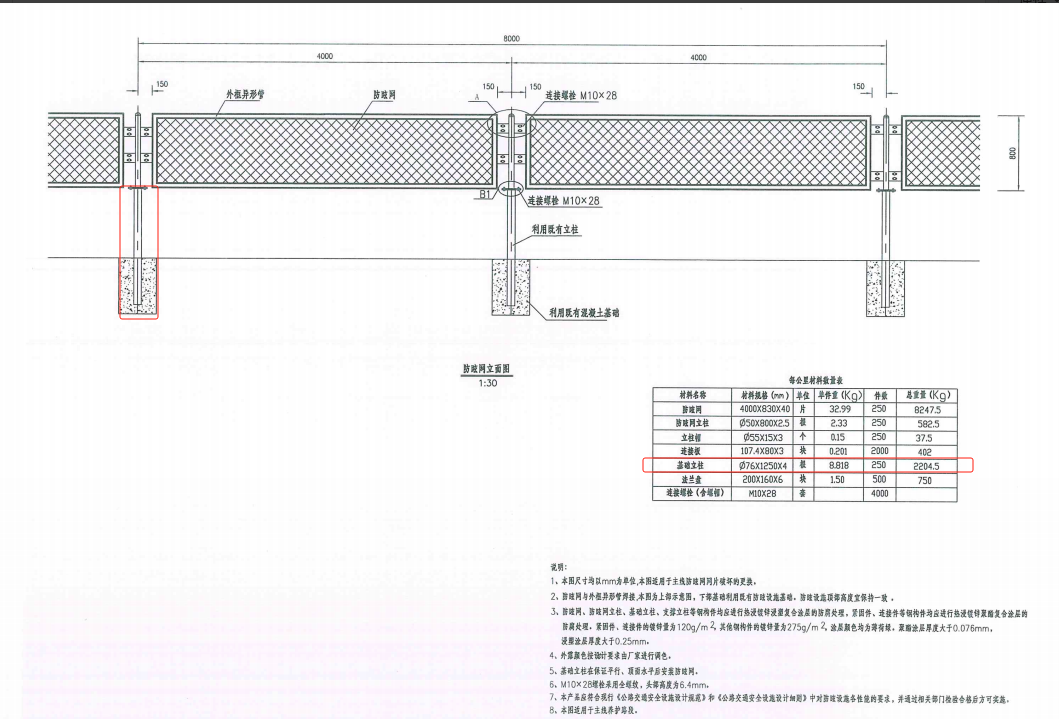

1、本圖尺寸均以mm為單位,本圖適用于主線防眭網網片破壞的更換。

2、防眭網與外祖異形管焊接,本圖為上部示意圖，下部基礎利用既有防眩設施基礎。防眭設站頂部高度室保持一致。

3、防咗網、防味網立柱、基礎立柱、支撐立柱等鋼構件均應進行熱浸鍍鋅浸塑復合涂層的防腐處理，緊因件、連接件等鋼構件均應進行熱浸鍍鋅聚酯復合涂層的

肺腐處理，緊固件、連接件的鍍鋅量為120g/m2，其他鋼構件的鍍鋅量為275g/m2，涂層顏色均為薄荷綠。泵酯涂層厚度大于0.076mm，

浸塑涂層厚度大于0.25mm.

4、外露顏色按設計要求由廠家進行調色。

5、基礎立柱在保證平行、頂面水平后安裝防味網。

6、M10x 2B螺栓采用全螺紋，頭部高度為6.4mm。

7、本產品應符合現行《公路交通安全設施設計規范》和《公路交通安全設施設計細則》中對防眭設施各性能的要求，并通過相關部門檢驗合格后方可實施。

8、本圖適用于主線養護路段。
