湖北省高速公路項目熱浸塑金屬焊接網隔離柵專業生產廠家136 3328 3121：

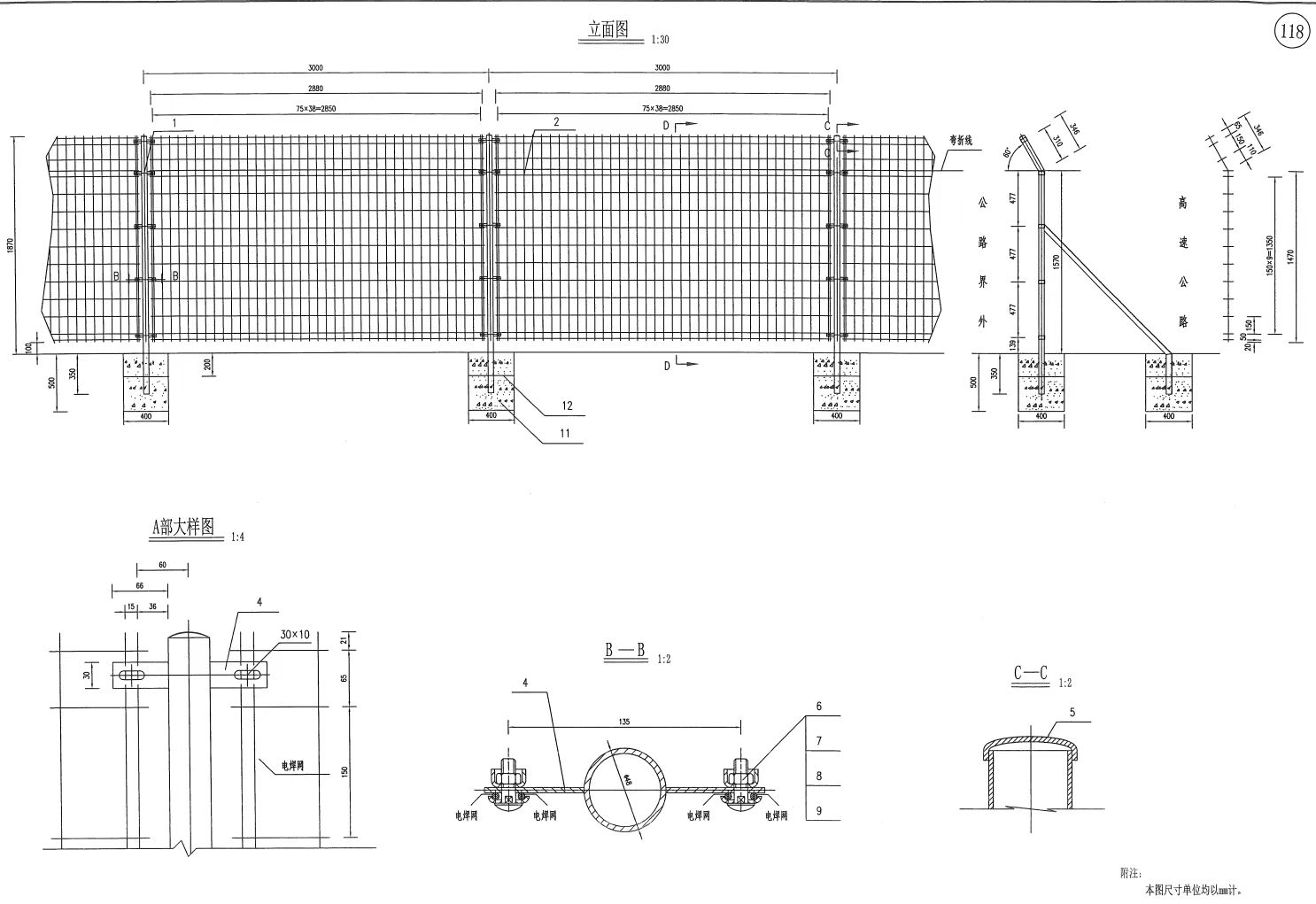

1. 本圖尺寸單位均以mm計。

2. 電焊網單片加工尺寸為2880X1816，其拐角部分應一次折彎形成。

3. 混凝土基礎采用預制，在網架結構就位調順后，其預留孔應用10號水泥砂漿封填嚴密。

4. 電焊網用中4mm的低碳鋼絲制造，并應符合《一般用途低碳鋼絲》(YB/T 5294-2009)、《一般用途熱鍍鋅低碳鋼絲》(YB/T 5294-2009)的規定。

5. 路側隔離柵每隔24m間距設置一個斜撐。

6. 斜撐和抱箍應首先焊接成整體，然后采用下述方法進行防腐處理。

7. 立柱材料性能應符合GB700-88，尺寸規格應符合GB6723-86的規定。

8. 施焊前，要求各單體矯正平直并去毛刺及銹跡。

9. 焊接部位要求過度圓滑，無焊渣，虛焊，氣孔等缺陷。

10. 電焊網隔離柵采用鍍鋅后鍍塑的防腐形式。第一層熱浸鍍鋅所用的鋅應為《鋅錠》(GB/T470-1997)中規定的特一號或一號鋅，鍍鋅量:網片為90g/m';緊固件、連接件為120g/m;立柱、橫梁為275g/m'。第二層果綠色非金屬鍍層可為聚(氯)乙烯，厚度為聚(氯)乙烯材料:網片0.3mm，其它為0.4mm。

11. 鍍塑層應滿足:

(1)均勻光滑、連續、無肉眼可分辨的小孔、空間、孔隙、裂縫、脫皮及其它有害缺陷。

(2)鍍層應附著良好，在人工加速實驗后，鍍層不允許產生裂縫、破損等損傷現象及褪色,

12. 若遇土質疏松地段，混凝土基礎坑要夯實處理后方可安裝。

13. 每處蒸發池四個方向距地面1.5米各附著一塊42X17厘米的“嚴禁入內、違者后果自負”告示警告標志，每塊標志重0.39千克，

顏色采用白底黑字黑邊框。
