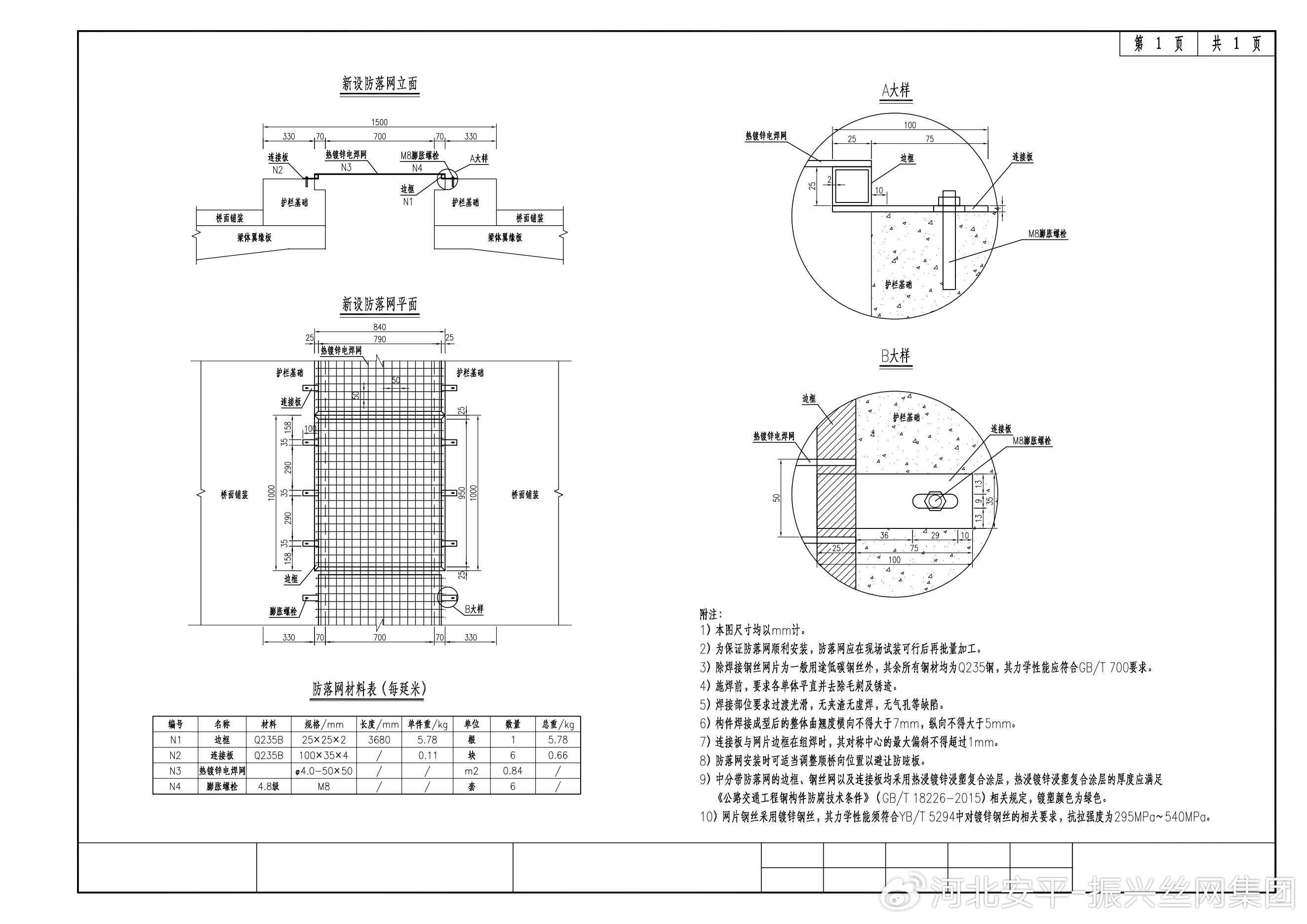

1、本圖尺寸均以mm計。
2、為保證防落網順利安裝，防落網應在現場試裝可行后再批量加工。
3、除焊接鋼絲網片為一般用途低碳鋼絲外，其余所有鋼材均為Q235鋼，其力學性能應符合GB/T700要求。
4、施焊前，要求各單體平直并去除毛刺及銹跡。
5、焊接部位要求過渡光滑，無夾渣無虛焊，無氣孔等缺陷。
6、構件焊接成型后的整體曲翹度橫向不得大于7mm，縱向不得大于5mm。
7、連接板與網片邊框在組焊時，其對稱中心的最大偏斜不得超過1mm。
8、防落網安裝時可適當調整順橋向位置以避讓防眩板。

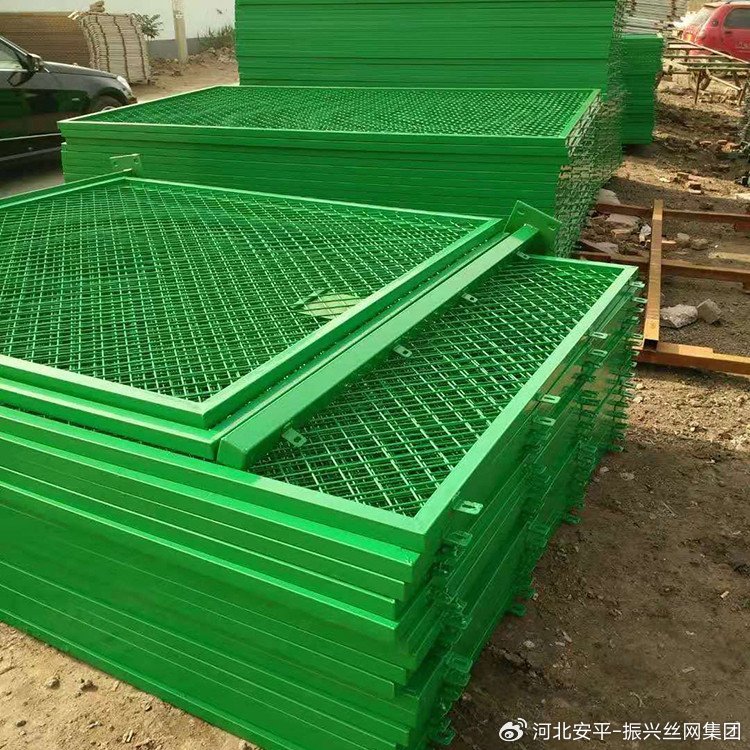

9、中分帶防落網的邊框、鋼絲網以及連接板均采用熱浸鍍鋅浸塑復合涂層，熱浸鍍鋅浸塑復合涂層的厚度應滿足
《公路交通工程鋼構件防腐技術條件》(GB/T18226-2015)相關規定，鍍塑顏色為綠色。

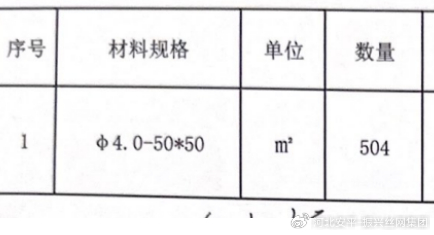

10、網片鋼絲采用鍍鋅鋼絲，其力學性能須符合YB/T5294中對鍍鋅鋼絲的相關要求，抗拉強度為295MPa~540MPa。
