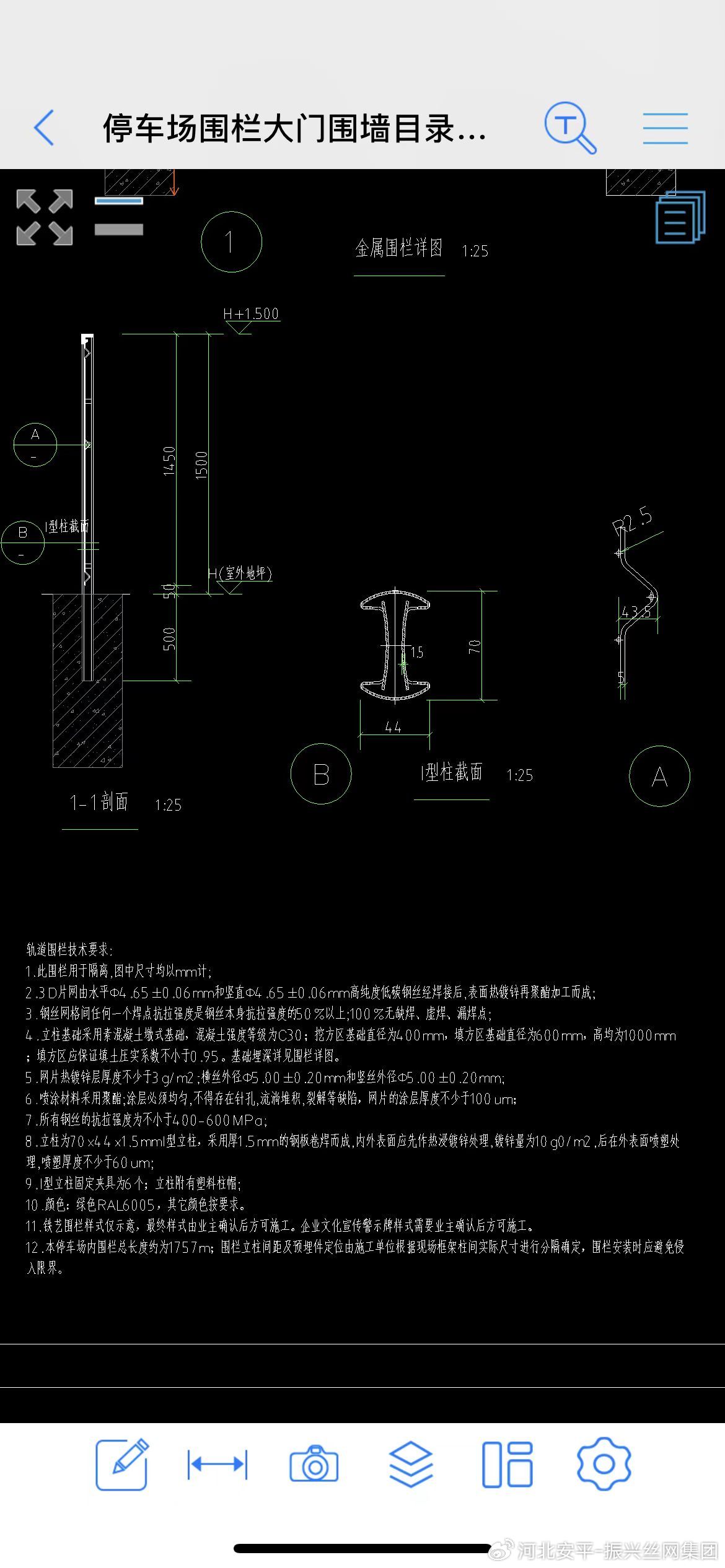

I型柱鍍鋅鐵路軌道圍欄網說明:
1.此圍欄用于隔離,圖中尺寸均以mm計;

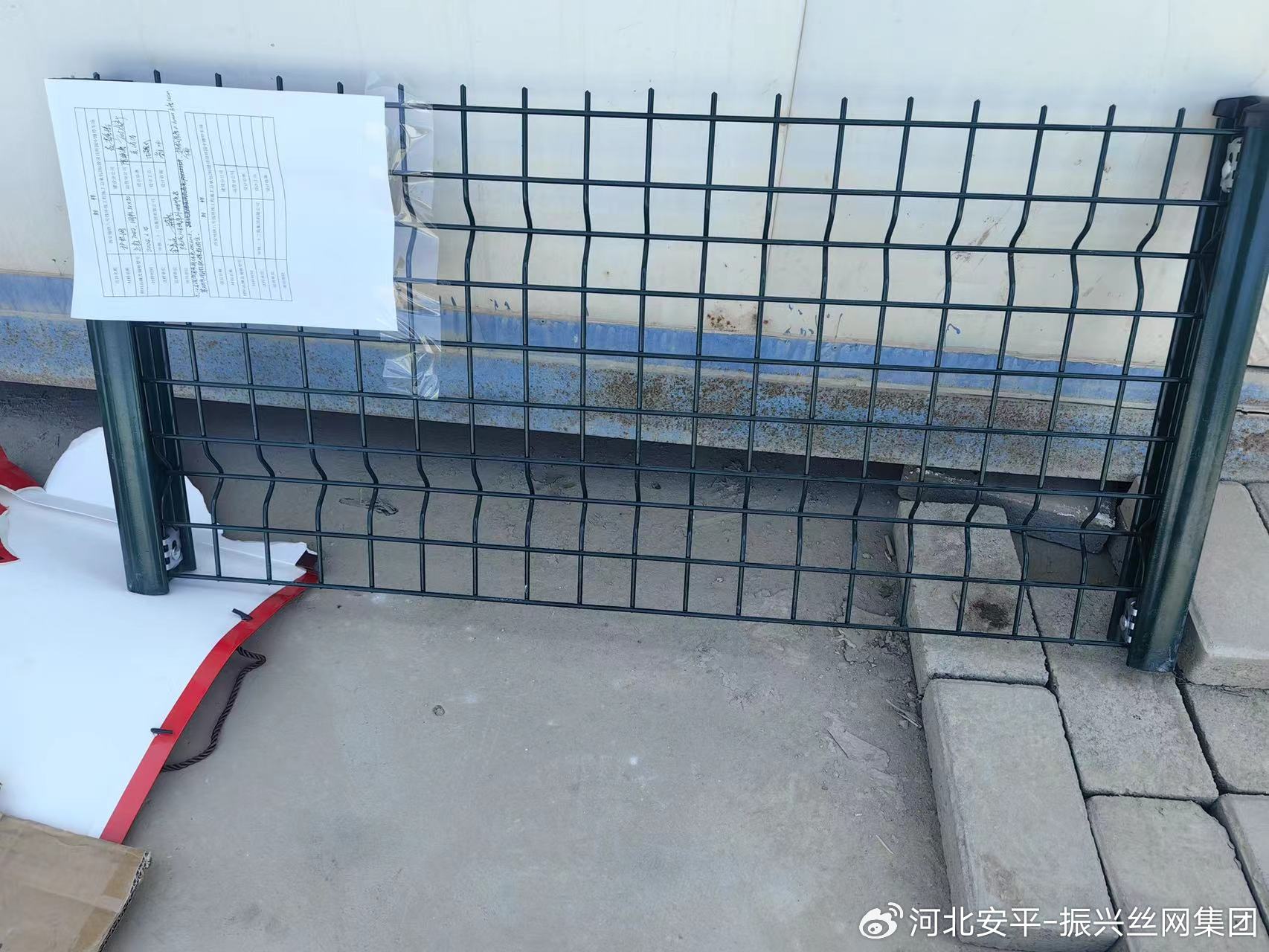

2.3 D片網由水平Φ4 .65 ±0 .06 mm和豎直Φ4 .65 ±0.06mm高純度低碳鋼絲經焊接后,表面熱鍍鋅再聚酯加工而成;
3.鋼絲網格間任何一個焊點抗拉強度是鋼絲本身抗拉強度的50%以上;100%無缺焊、虛焊、漏焊點;
4.立柱基礎采用素混凝土墩式基礎，混凝土強度等級為C30;挖方區基礎直徑為400mm，填方區基礎直徑為600mm，高均為1000mm
;填方區應保證填土壓實系數不小于0.95?；A(chǔ)埋深詳見圍欄詳圖。
5.網片熱鍍鋅層厚度不少于3g/m2;橫絲外徑Φ5.00±0.20mm和豎絲外徑Φ5.00 ±0.20mm;
6.噴涂材料采用聚酯;涂層必須均勻,不得存在針孔,流淌堆積,裂解等缺陷，網片的涂層厚度不少于100 um;
7.所有鋼絲的抗拉強度為不小于400-600MPa;
8.立柱為70 x44 x1.5mml型立柱，采用厚1.5mm的鋼板卷焊而成,內外表面應先作熱浸鍍鋅處理,鍍鋅量為10g0/m2,后在外表面噴塑處
理,噴塑厚度不少于60um;
9.I型立柱固定夾具為6個;立柱附有塑料柱帽;
10.顏色: 綠色RAL6005，其它顏色按要求。
11.鐵藝圍欄樣式僅示意，最終樣式由業主確認后方可施工。企業文化宣傳警示牌樣式需要業主確認后方可施工。
12.本停車場內圍欄總長度約為1757m;圍欄立柱間距及預埋件定位由施工單位根據現場框架柱間實際尺寸進行分隔確定，圍欄安裝時應避免侵
入限界。
