高速公路隔離柵設計方案
一、高速公路隔離柵設置原則
1、為防止人畜進入高速公路，保證車輛高速行駛和行車安全，保護公路設施的安全及公路用地界不被侵犯，原則上在沿線兩側的用地界線上均連續設施隔離柵進行封閉，隔離柵布設在公路兩側用地界以內0.25m處。
2、高速公路沿線兩側符合下列條件之一者，不設置隔離設施：
(1).路側為水渠等天然屏障，人畜不能進入和非法侵占的區段。
(2).路側為高度大于1.5m的擋土墻或砌石陡坡，人畜不能進入的區段。
(3).橋梁（含高架橋）、通道等構造物，橋頭、洞口與路堤（塹）隔離設施連接封死。
3、沿公路用地界以內設置的隔離設施，在遇橋梁、通道時，應朝橋頭錐坡（或端墻）方向圍死。
4、由于地形方面的原因，隔離設施前后不能連續設置的地方，就以該處作為隔離設置的端部，并處理好端頭的圍封。
5、沿公路用地邊界地形起伏較大、隔離設施不易施工的路段，可根據需要設置成一系列斜坡過渡的形式。
二、高速公路隔離柵結構形式

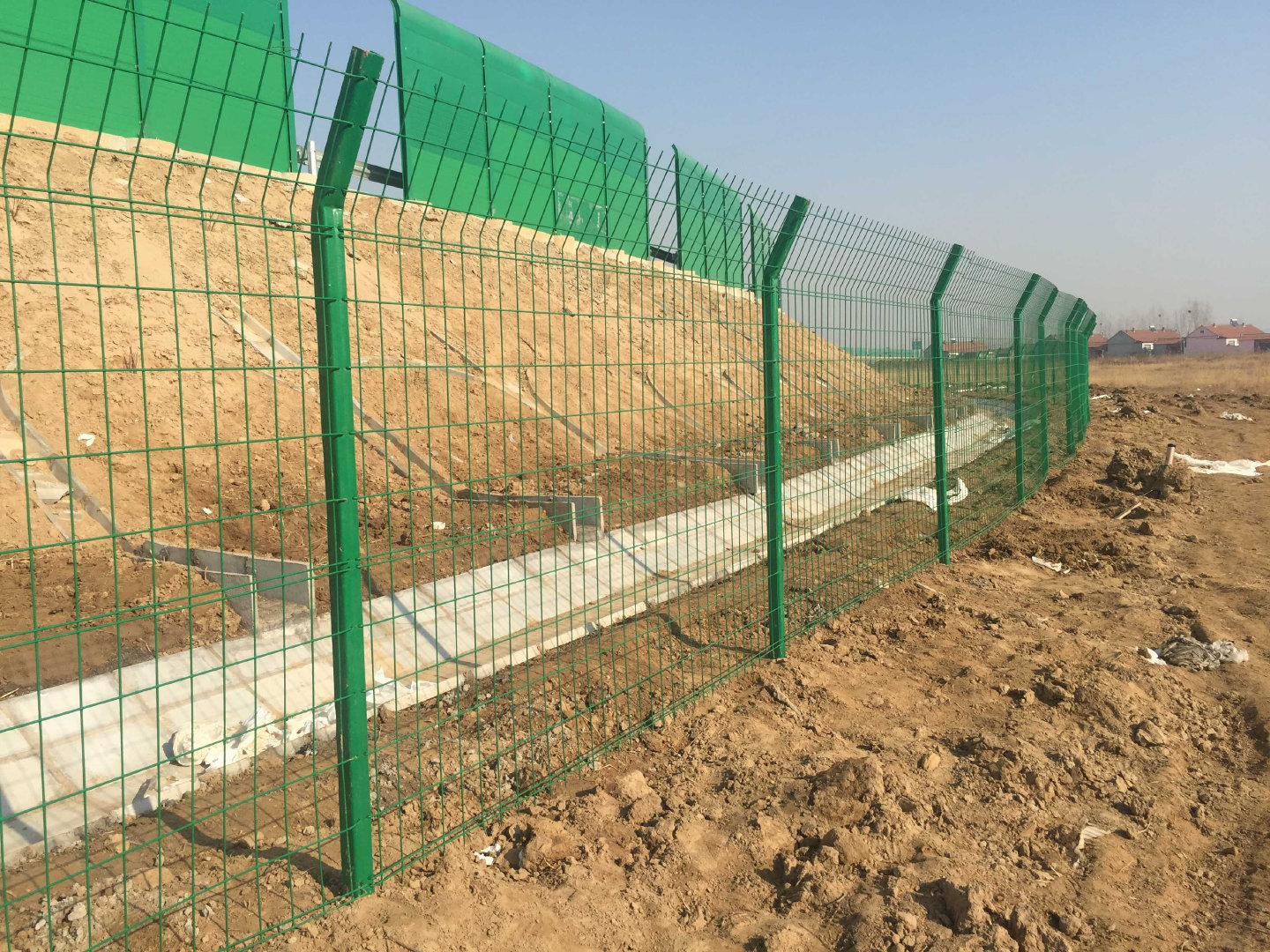

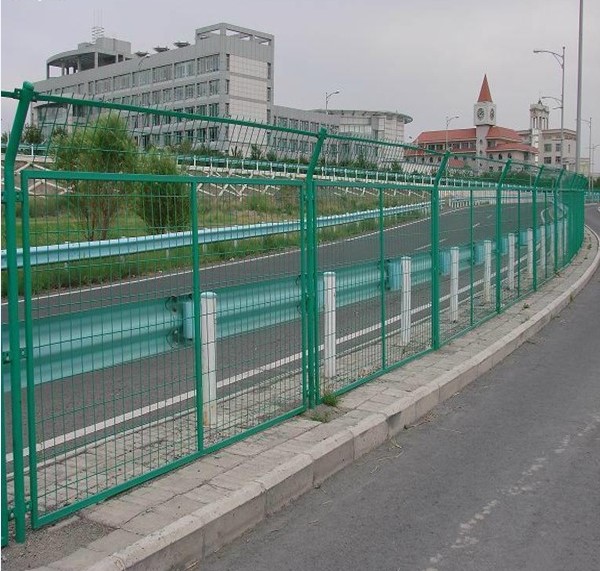

全線連續設置隔離柵，一般路段采用刺鐵絲隔離柵，互通區及距離城鎮較近段落采用焊接網隔離柵。
三、高速公路隔離柵材料
1、焊接網隔離柵采用Φ4mm鋼筋制作，網孔為75*150mm；
2、刺鋼絲網隔離柵采用12號低碳鋼絲制作，安裝時采用防盜螺栓固定；
3、焊接網隔離柵采用鋼管立柱，刺鋼絲網隔離柵均采用型鋼立柱；
4、所有隔離柵金屬構件采用熱浸鍍鋅，結構件鍍鋅量為500g/㎡，緊固件、連接件鍍鋅量為350g/㎡，焊接網鍍鋅量為135g/㎡，刺鋼絲網鍍鋅量為120g/㎡。

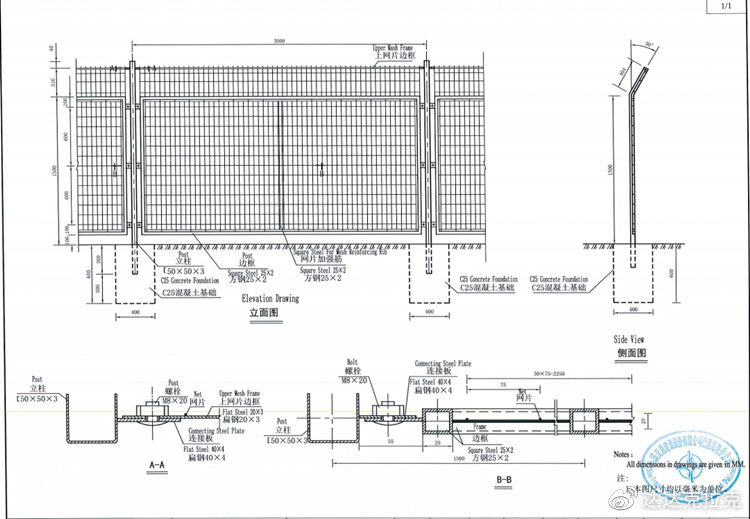

四、高速公路焊接網隔離柵參數
1、立柱，[50*50*3mm冷彎槽鋼；
2、焊接網網格，150*75mm豎長孔；
3、焊接網網絲，Φ4.0mm低碳鋼絲；
4、豎邊框，25*25*2mm冷彎空心型鋼；
5、橫邊框，25*25*2mm冷彎空心型鋼；
6、網片加強筋，25*25*2mm冷彎空心型鋼；
7、上網片邊框，20*3mm熱軋扁鋼；
8、上網連接鋼板，40*50*4mm熱軋扁鋼；
9、斜撐，40*40*3mm角鋼；
10、斜撐連接鋼板，65*45*4mm熱軋扁鋼。

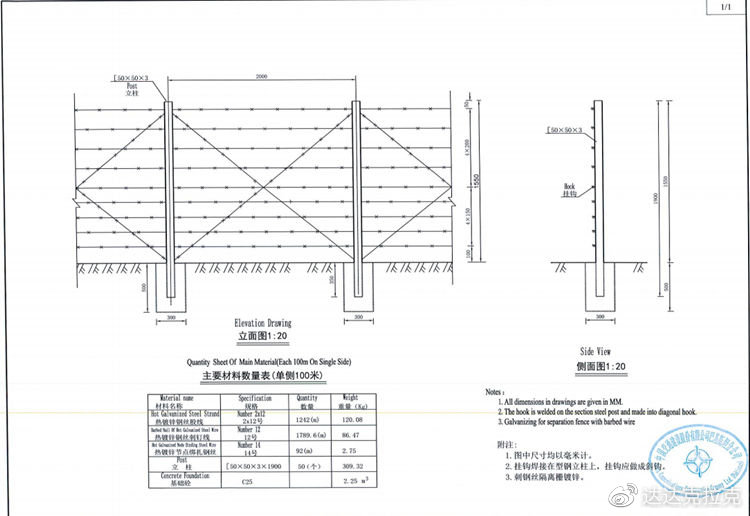

五、高速公路刺鋼絲隔離柵參數
1、股線，12號熱鍍鋅鋼絲；
2、刺釘線，12號熱鍍鋅鋼絲；
3、節點綁絲，14號熱鍍鋅鋼絲；
4、立柱，[50*50*3mm冷彎槽鋼。
