說明：

1、本圖尺寸除注明外均以厘米計。

2、圍界圍欄內側、外側的凈高度均應不低于1.8米。

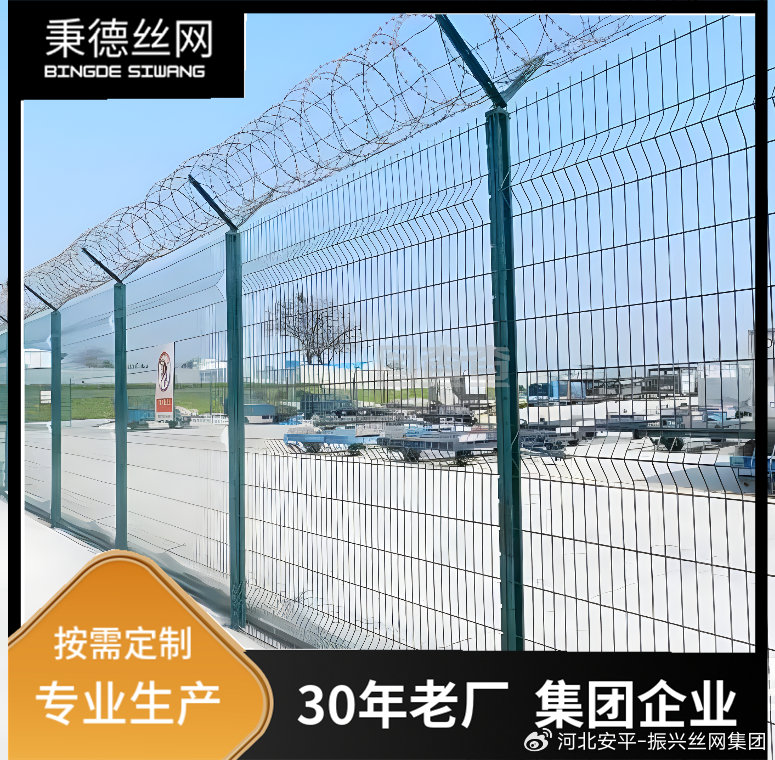

3、圍界圍欄對外面應設有醒目的禁止翻越警告標識牌。

4、圍界圍欄形式采用鋁包鋼絲菱形網結構形式，防腐年限不少于8年。其具體尺寸和安裝形式應符 合《民用航空運輸機場安全保衛設施》（MH/T7003-2008）中的相關規定。

5、圍界和斜撐的基座采用C20水泥混凝土預制，預留孔在立柱與斜撐安放后用C20細石混凝土灌實； 地梁采用C20現澆水泥混凝土；所有基座和地梁的墊層采用粒徑0~5cm的級配碎石。

6、碎石墊層下土基及開槽兩側回填土壓實度要求不小于0.90（重型壓實法）。

7、圖中圍界形式僅為示意。具體形式以招標人確定的圍界形式為準。

8、圖中圍界總高度為2.3m，立柱間距為3.0m，為確保圍界安置后的穩固，要求每2個立柱設一道斜 撐，轉折處每個立柱設一道斜撐。

9、鋁包鋼絲菱形網采用冷拉低碳鋼絲外經包覆鋁層的防腐處理，鋁包鋼絲抗拉強度應達到500MPa。 立柱采用由冷軋鋼帶直縫焊接而成的矩形燕尾鋼管并作內外防腐處理，要求鋼帶抗拉強度應達到 375MPa；斜撐采用由熱軋鋼帶直縫焊接而成的矩形鋼管并作內外防腐處理，要求鋼帶抗拉強度應達 到375MPa。延伸臂由熱軋角鋼焊接而成并作防腐處理，要求抗拉強度應達到375MPa。鋁包鋼絲滾籠 及鋁包鋼刺絲為主絲直徑2.8mm的冷拉高碳鋼絲，抗拉強度應達到1340MPa；刺絲為直徑2.4mm的冷拉 低碳鋼絲，抗拉強度應達到500MPa，間距均為100～120mm。刺刀圈與刺鋼絲采用不銹鋼扎絲連接， 沿長度方向每隔500mm設4個連接處。

10、圖中立柱截面尺寸為75×75×2.0mm、斜撐截面尺寸為50×50×2.0mm、延伸臂截面尺寸為角鋼 40×40×3.0mm，鋁包鋼絲菱形網網孔尺寸為55×55mm，滾籠直徑為500mm。

11、圖中立柱頂部應加蓋柱帽，立柱與鋁包鋼絲菱形網采用直徑3.2mm的不銹鋼卡子連接、立柱與斜 撐及立柱與延伸臂的連接采用防盜形式并經防腐處理。

12、圖中立柱、斜撐及延伸臂的防腐處理要求采用金屬保護層結合涂塑保護層的復合保護方式。

13、涂塑保護層必須均勻，不得存在針孔、流掛、裂紋、脫落、漏鍍、臟物粘附等鍍塑缺陷。
