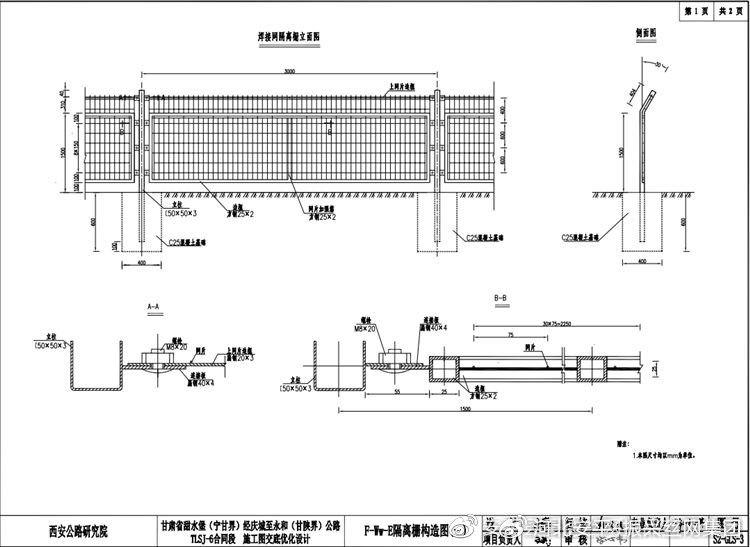

F-Ww-E隔離柵基本介紹：
1、本圖尺寸均為mm為單位。
2、所有鋼構件均采用A3鋼，其力學性能應符合DT/T374-1998要求。
3、施焊前，要求各單體平直并去除毛刺及銹跡，焊接部位要求過度光滑，無夾渣、無虛焊、無氣孔等缺陷。
4、焊網鋼絲采用低碳鋼絲，力學性能應符合GB343規定，表面采用鍍鋅浸塑處理，鍍鋅量90g/㎡，浸塑厚度不小于0.15mm。
5、隔離柵鋼構件均采用熱浸鍍鋅涂塑處理，鍍鋅量600g/㎡，浸塑厚度不小于0.15mm，浸塑層必須均勻亮澤，顏色為果綠色。
6、緊固件熱浸鍍鋅，鍍鋅量350g/㎡。
7、基礎根據現場實際情況可現澆，需控制澆筑質量。
F-Ww-E隔離柵施工要點：
（1） 為避免與地方發生不必要的矛盾，建議隔離柵應盡早施工。
（2） 隔離柵應定位準確，尤其是高差較大或轉折處，應注意控制樁 距。
（3） 施工放樣后，應適當?shù)膶Φ孛孢M(jìn)行修整，使隔離柵與地面的距 離滿足設計要求。
（4） 隔離柵安裝時應落實是否封閉完好，以免造成安全隱患。

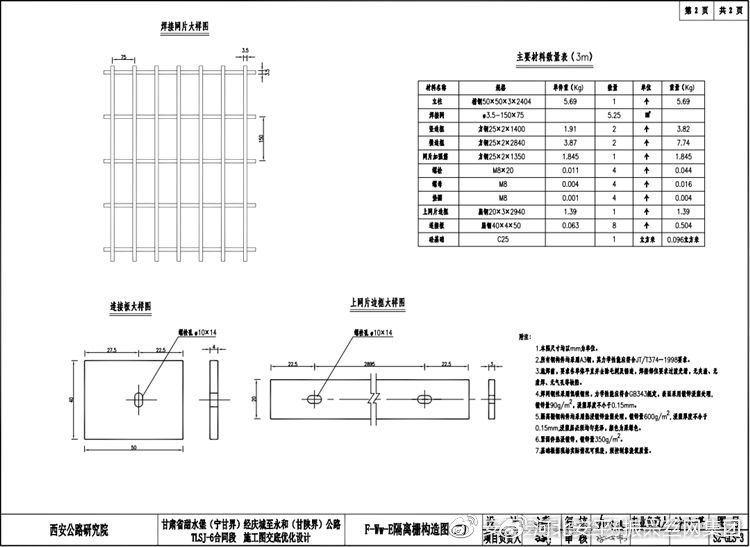

F-Ww-E隔離柵參數要求：
1、立柱槽鋼50*50*3*2404mm。
2、焊接網Φ3.5-150*75mm。
3、豎邊框方鋼25*2*1400mm。
4、橫邊框方鋼25*2*2840mm。
5、網片加強筋25*2*1350mm。
6、上網片邊框扁鋼20*3*2940mm。
7、連接板扁鋼40*4*50mm。
8、螺絲配件M8*20。
9、砼基礎C25。
