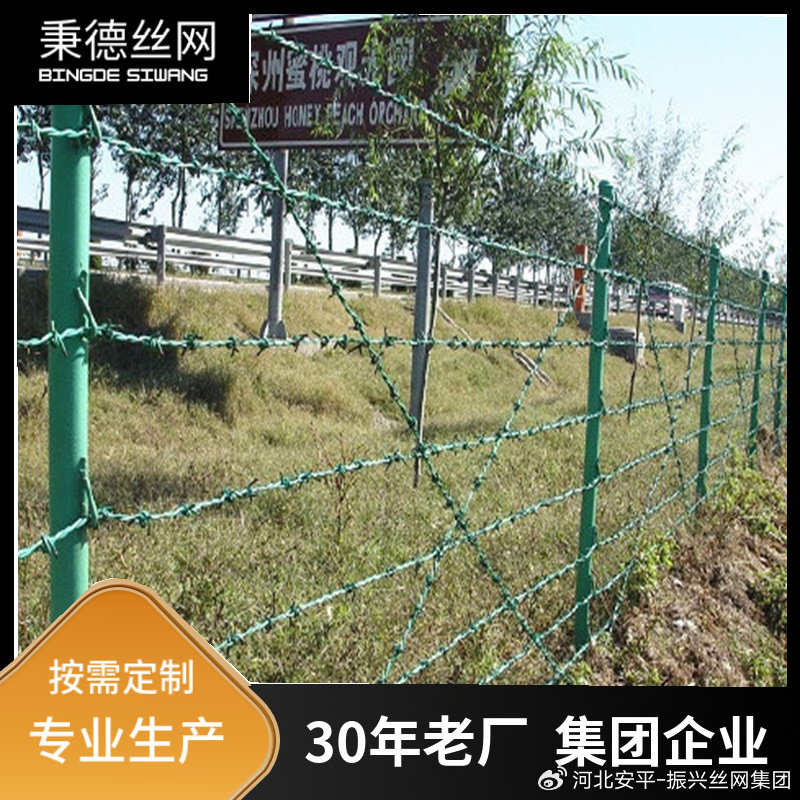

一、高速公路F-Bw-E刺鐵絲隔離柵基本介紹：
1、圖中尺寸均以mm計。
2、掛鉤焊接在型鋼上，掛鉤應做成斜鉤。
3、刺鐵絲隔離柵采用鍍鋅涂塑處理，鍍鋅量魏90g/㎡，涂塑層厚度不小于0.15mm。
4、刺鐵絲立柱間距布設原則：挖方路段、坡率突變點、隧道口50m范圍及橋臺范圍，立柱間距采用2000mm，填方平直路段可采用4000mm，立柱數量據實計量。
5、基礎施工要求：填方平直路段及挖方一、二級挖方平臺（含二級）以下采用預制，二級以上采用現澆。
6、本圖適用于現澆基礎施工。
二、高速公路F-Bw-E刺鐵絲隔離柵基本參數：
熱鍍鋅鋼絲股線：2*12號；
熱鍍鋅鋼絲刺釘線：12號；
熱鍍鋅節點綁扎鋼絲：12號；
立柱（間距2m）：槽鋼50*50*3*2100mm；
立柱（間距4m）：槽鋼50*50*3*2100mm；
基礎砼（間距2m）：C25（Φ400*400）；
基礎砼（間距4m）：C25（Φ400*400）；
立柱：槽鋼50*50*3*1500mm（適用于大、特大橋圍封）；
角鋼：角鋼40*40*3*50（適用于大、特大橋圍封）。
三、高速公路F-Bw-E刺鐵絲隔離柵特殊路段安裝：
1、遇小的溝渠和流量小的涵洞，可采用直接跨過，否則，做端頭圍封的拐角處理。
2、在地形起伏地段，按順序坡面設置。
