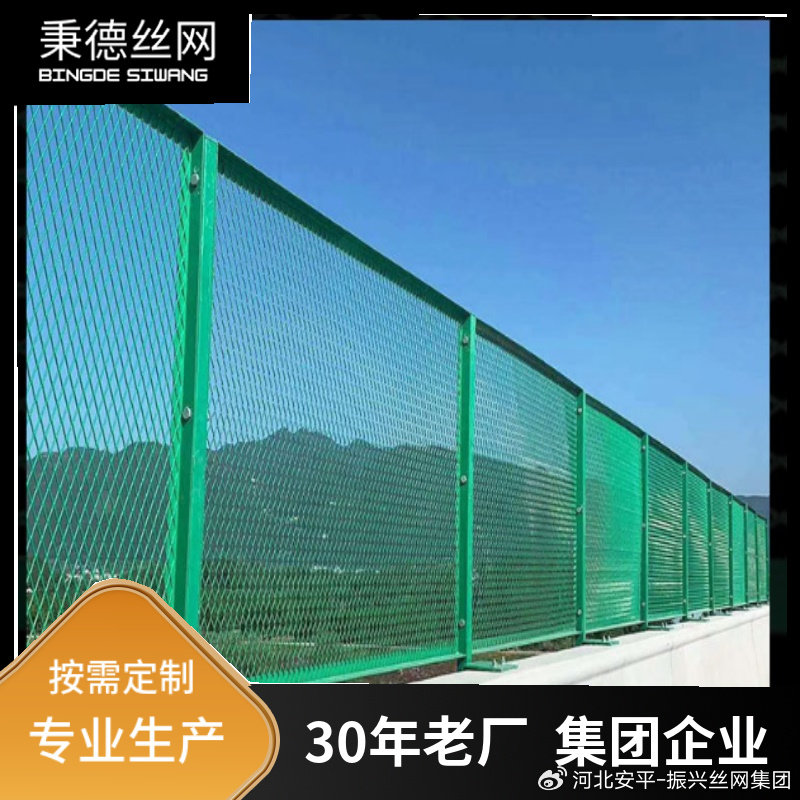

一、浸塑鋼板網圍網說明:
1.圖中所有尺寸單位為mm。
2.浸塑鋼板網成型后技術要求:
(1)浸塑鋼板網采用4mm厚鋼板沖孔而成， 后經打磨、黑化、熱鍍鋅、浸塑等表面處理，鋼板網要求表面平整、堅固好用、不易人為剪切破壞，浸塑均勻無漏鐵；
(2)材料技術指標:鋼板采用4mm厚的Q235低碳鋼板、 塑粉采用果綠色改性樹脂粉；
(3)熱鍍鋅防腐技術要求:A、經沖剪成4X4X60X100mm鋼板網， 需經打磨黑化處理；B、上述處理檢驗合格后的鋼板網再進行熱浸鍍鋅加工及浸塑處理，要求符合《交通隔離柵技術條件》(JT/T374- 1998)，浸塑顏色為果綠色。
(4)焊接部分要求過渡圓滑， 無夾縫、虛焊、氣孔等焊接缺陷。
3.立柱的安裝誤差應控制在±5mm以內。
二、浸塑鋼板網圍網參數：
鋼板網網孔，60x100x4mm；
立柱，Φ80X4mm；
連接片，40x40x4mm；
邊框角鋼，50x50x5mm；
防盜螺栓組，M8X30；
扁通，20x30x2mm；
刺鋼絲，12x100mm；
掛鉤，Φ6x80mm；
壓邊扁鐵，30x5mm；
斜撐，60x6x3.5mm。
