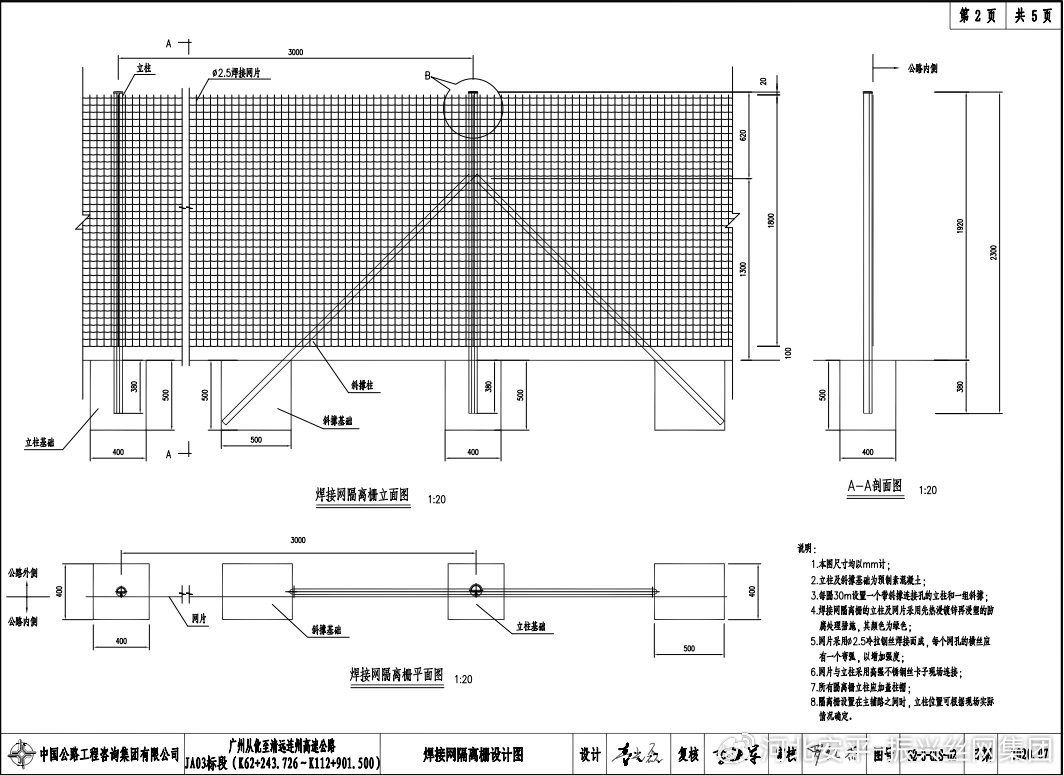

一、浸塑焊接網隔離柵一般介紹:
1.本圖尺寸單位均以mm計;
2.電焊網單片加工尺寸為1905X1816,其拐角部分應一次折彎形成;
3.混凝土基礎采用預制，在網架結構就位調順后，其預留孔應用10號水泥砂漿封填嚴密;
4.電焊網用φ4mm的低碳鋼絲制造;
5.路側隔離柵每隔24m間距設置一個斜撐;
6.斜撐和抱箍應首先焊接成整體,然后采用下述方法進行防腐處理;
7.施焊前，要求各單體矯正平直并去除毛刺及銹跡;
8.焊接部位要求過度圓滑，無焊渣，虛焊，氣孔等缺陷;
9.鍍鋅量:網片、緊固件、連接件為120g/㎡;立柱、橫梁為270g/m2。第二層果綠色非金屬鍍層可為聚(氯)乙烯，聚(氯)乙烯材料厚度為:網片0. 3mm,其它為0. 4mm;
10.鍍塑層應滿足: (1) 均勻光滑、連續、無肉眼可分辨的小孔、空間、孔隙、裂縫、脫皮及其它有害缺陷。(2)鍍層應附著良好，在人工加速實驗后，鍍層不允許產生裂縫、破損等損傷現象及褪色;
11.若遇土質疏松地段,混凝土基礎坑要夯實處理后方可安裝。
二、浸塑焊接網隔離柵一般參數:
立柱：φ48X3X2266mm；
網片：75X150mm；
角鋼：L40X40X3X1910mm；
連接鋼板：55X30X3mm；
大半圓頭方頸螺栓：M8X30；
墊圈：φ8；
防盜墊圈：φ8；
螺母：M8；
混凝土基礎：500X500X500mm。
