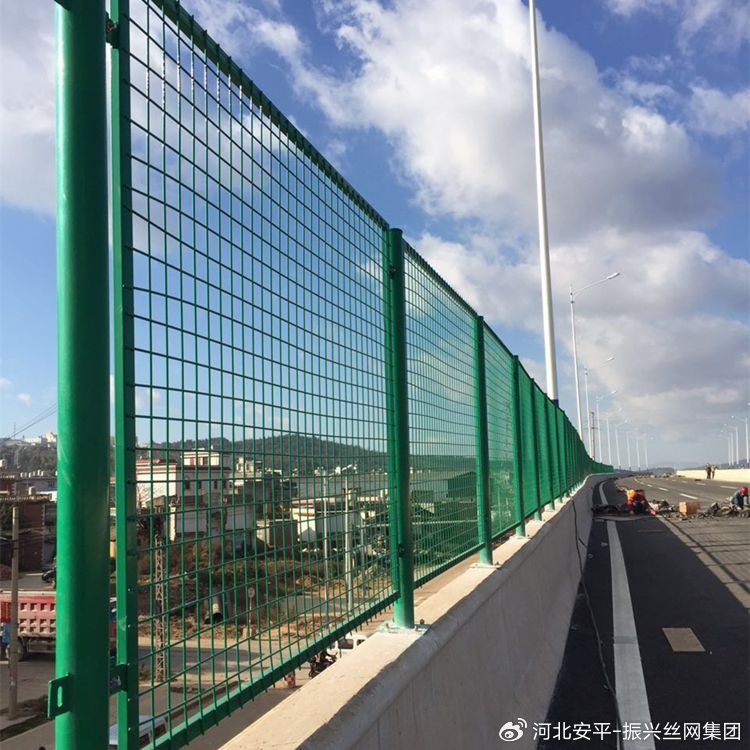

一、大橋防拋網一般介紹：
1、本圖尺寸以mm為單位。
2、防拋網適用于采用混凝土護欄的橋梁。
3、防拋網立柱設置間距為2m。
4、膨脹螺栓應注意對螺栓外露部分妥善保護。
5、立柱與連接板、接地扁鋼應確保焊為一體，連接板通過膨脹螺栓固定生根。
6、除緊固件、膨脹螺栓采用熱浸鍍鋅處理外，其它構件均應先進行熱浸鍍鋅后再進行涂塑處理。
7、圖中點劃線處為連接板彎曲處。
8、防護網接地電阻要求小于10歐姆,如達不到要求可增加接地體角鋼的數量;角鋼間距5m,用扁鋼連接。
9、本圖尺寸以mm為單位。
10、邊框由不等邊角鋼焊接而成，立柱由鋼板冷彎后焊接加工制成。
11、鋼板網為整板加工而成，網片與邊框采用焊接。
12、立柱與邊框用螺栓連接，螺栓的兩端均應制作螺紋。
二、大橋防拋網一般參數：
1、立柱55x50X2.5mm；
2、邊框50X40x2.5mm；
3、鋼板網22x60X2.5mm；
4、螺栓M16X110；
5、螺母M16；
6、墊圈Φ16；
7、膨脹螺栓M16X180；
8、膨脹螺栓M16X150；
9、連接板220x570X10mm；
10、接地引線扁鋼40X4mm；
11、接地體角鋼50x5mm。
