一、F-Bw-C刺鋼絲隔離柵布設原則
考慮到K589+000-K595+000為牧區，為是牲畜在平交處穿越公路，本路段設置刺鋼絲隔離柵，且在平交口處斷開。
二、F-Bw-C刺鋼絲隔離柵結構類型

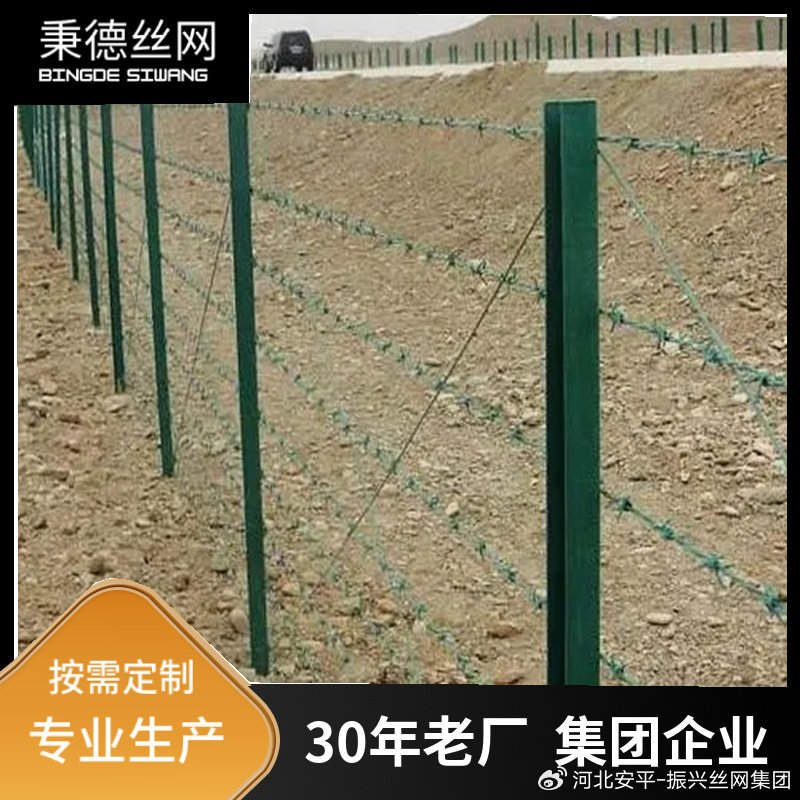

刺鋼絲隔離柵，刺鋼絲直徑為2.5mm;立柱采用冷彎內卷邊型鋼，間距為3m,每隔30m設置一處兩向斜撐，每隔90m設置處三向斜撐， 凡拐角處均應設置單向斜撐。 在跨越天然障礙時，刺鋼絲隔離柵的端頭立柱均應設置垂直雙向斜撐。
三、F-Bw-C刺鋼絲隔離柵數據介紹
1.除材料數量表外,本圖尺寸均以m計。
2.刺鋼絲采用低碳鋼絲制作，其力學性能應符合YB/T5294的規定。
3.立柱采用冷彎等邊型鋼制作，其化學成分與機械性能應滿足GB/T 700的規定。
4.所有構件均熱浸鍍鋅,立柱斜撐單面鍍鋅量為600g/㎡,緊固件單面鍍鋅量為350g/㎡,螺絲鍍鋅量為110g/㎡。
5.F-Bw-C刺鋼絲隔離柵的立柱間距為3.0m，端頭立柱設置間距為30m,并配合設置一組縱向斜撐, 凡拐角處應設置一個橫向斜撐柱。
6.在跨越天然障礙物時，端頭處應設置橫向和縱向斜撐。
7.端頭立柱未連接斜撐柱的空余開孔應封堵死，以防止雨水進入。
四、F-Bw-C刺鋼絲隔離柵詳細參數
1、端頭立柱，Φ60*2.0*1950mm；
2、一般立柱，Φ48*1.5*1950mm；
3、斜撐，Φ38*1.5*1680mm；
4、刺鋼絲，Bw-2.5-3300mm；
5、串聯鋼絲，Φ2.5*3300mm；
6、索具螺旋扣，M10；
7、綁扎鋼絲，Φ2.5*100mm；
8、斜撐基礎，500*300*300mm；
9、端頭基礎，400*400*600mm；
10、一般基礎，400*400*500mm。
