一、品字形移動鐵絲網設計依據:

(1)《邊境鐵絲網技術要求》BHF TSW -2012;

(2)《工程建設標準強制性條文》(2002年版) ;

(3)《軍用工程技術標準》(JTG B01-2014);

(4)《安全防范工程驗收規則》(GA/T308 -2001)

(5)《安全防范工程程序與要求》(GA/T75- 94)

(6)《安全防范工程技術規范》GB50348-2004

(7)《鋼結構設計規范》(GB50017- 2003)

(8)《建筑鋼結構焊接技術規程》(JGJ81-2002)

二、品字形移動鐵絲網設計說明:

1、框架采用30x30x1.5mm的鍍鋅方管焊接而成，表面顏色根據需要確定。

2、品字形刺絲滾籠采用頂部直徑800mm，底部直徑800mm雙圈組合成三個圈, 每圈卡點為8個，拉伸后節距為200mm;刺絲連接卡厚度1.5mm±0.05,刀刺寬度22mm,兩刃垂直間距15mm，刀刺縱向間距34mm，芯絲材質為熱鍍鋅彈簧鋼絲，直徑為2.5mm ;鍍鋅量采用275g/㎡。

3、刺絲滾籠用U型卡扣固定在框架上，在框架兩側各有兩根直徑4mm的鋼絲繩，與刺籠相交處采用直徑0.8mm的鍍鋅鐵絲擰緊固定，鋼絲繩兩端固定在框架上。

4、配件包括固定柱6根、榔頭1個(6磅)、固定鋼絲繩3根、手套3副以及必要的連接件及專業工具，便于人工搬運攜行。

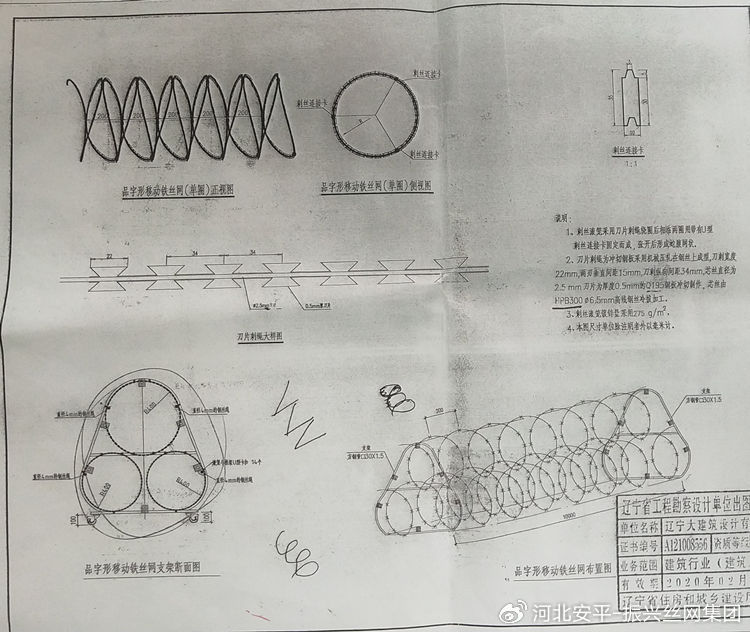

三、品字形移動鐵絲網參數說明:

1、刺絲滾籠采用刀片刺繩繞圈后相臨兩圈用帶有U型連接卡固定而成，張開后形成蛇腹網狀。

2、刀片刺繩為沖切鋼板采用機械壓軋在鋼絲上成型，刀刺寬度22mm,兩刃垂直間距15mm,刀刺縱向間距34mm,芯絲直徑為2.5mm。刀片為厚度0.5mm的Q195鋼板沖切制作，芯絲由HPB300Φ6.5mm高線鋼絲冷拔加工。

3、刺絲滾籠鍍鋅量采用275g/㎡。

4、本圖尺單位除注明者外以毫米計。

四、品字形移動鐵絲網詳細說明

1、外形尺寸，約1700*1700mm；

2、上層刺絲滾籠直徑，800mm；

3、下層刺絲滾籠直徑，800mm；

4、節間距，200mm；

5、鍍鋅量，275g/㎡；

6、卡口個數，上層刺絲8個，下層刺絲8個，上下層鏈接3個；

7、刀刺寬度，22mm；

8、框架材料，30*30*1.5mm方鋼；

9、防護高度，約1500mm；

10、鐵芯萬向輪，H=100mm，4個；

11、總重量，約100kg。
