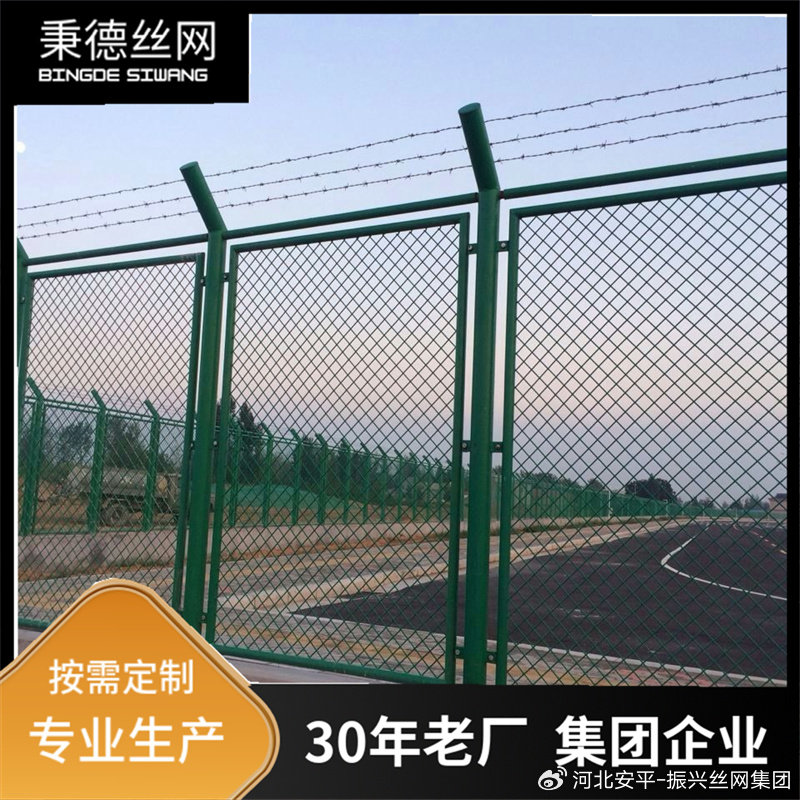

鋼板網圍界詳細介紹
1.本圖尺寸單位均以mm計。
2.鋼板網圍界除基礎、地梁外，其余構件均為成品。
3.鋼板網圍界采用噴塑鋼板網片,采用5. 2m厚的鋼板沖擊而成，網孔凈尺寸為4cmX8cm,網格線寬不小于5mm;立柱亦噴塑。圍界金屬部分應做除銹、防腐處理，防腐處理要求采用熱鍍鋅后涂塑的復合保護方式，防腐年限不少于8年。
4.網片涂層應均勻光滑,連續,無孔隙,裂縫,脫皮及其它缺陷。
5.鋼板網頂部“V"型網片以卡環與下部網片相連，以防盜螺栓組與立柱相連。
6.刺絲籠與鋼板網頂部“V"型網片以卡環相連,刺絲籠剌絲間距為15cm。剌刀圈內芯為直徑2.5mm的冷拉低碳鋼絲并經防腐處理，外面裹覆經防腐處理的刀片圈，刀片的刀口寬度及間距均為10~15mm。
7.天然砂礫墊層粒徑范圍5~53mm,壓實度不小于95%;土基壓實度不小于93%;圍界兩側向外各1m范圍須向外平整壓實，壓實度93%, 坡向同地勢設計坡向。以上均為重型擊實標準。圍界地梁表面設計高程同地勢平整高程(詳見土施-地勢設計圖)。局部區域如出現圍界及場內設計高程顯著低于場外現狀自然地形時,外側圍界須向外1%降坡,坡長20m。
8.鋼板網圍界每隔30m設置1處伸縮縫,圍界轉彎處以伸縮縫形式處理。
9.在地表下的混凝土基礎、地梁與土面接觸的周圍表面，需刷瀝青。
10.鋼筋凈保護層厚度不小于2.5cm。
11.如遇圍界所處征地范圍邊線地勢起伏較大,可根據地面坡度的不同情況采用不同的處理方式:
a、地面坡度20米距離內高差小于1米時，可將原地面稍做平整之后，再安裝鋼板網圍界。
b、地面坡度20米距離內高差大于1米小于3米時，圍界可采用臺階設置，臺階間高差h可根據需要調整，臺階的平整寬度為1米。做法參見“鋼板網圍界臺階設置做法立面圖”。
12.排水溝下穿圍界處，應設置防鉆保護鋼柵欄，鋼柵欄鋼筋采用焊接構成整體,并除銹、防腐。鋼柵欄應順?biāo)鞣较蜷_啟。具體防鉆保護鋼柵欄型式詳見場水施60-“砌石明溝與鋼筋砼蓋板暗溝三通節點和排水溝防鉆柵欄結構圖(JD6)”。
13.為保證圍界外觀整齊美觀，各段圍界柱頂應在同一高度上，每段的長度一般不小于5米。
14.圍界的詳細定位詳見“附屬設施工程平面圖”。
