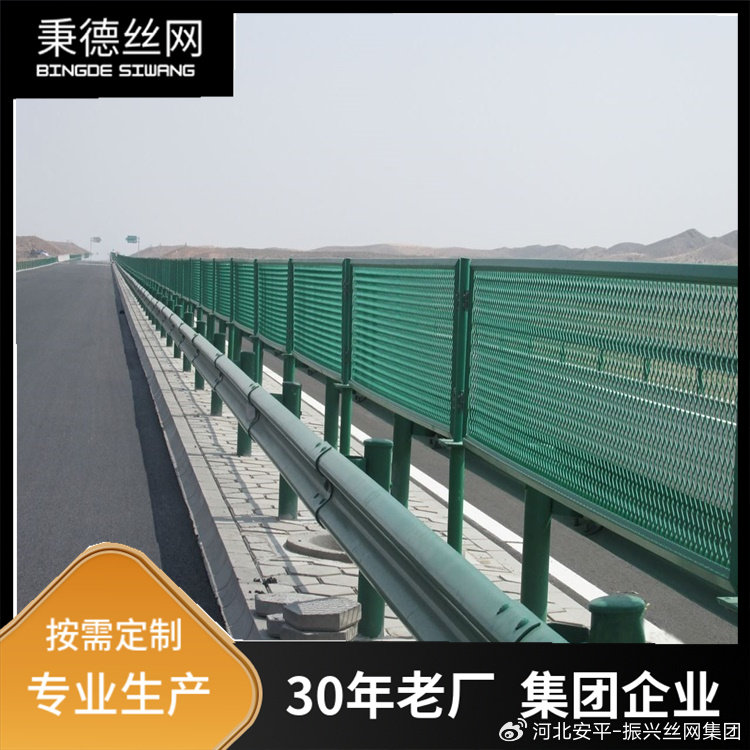

橋梁防護網構造
1、橋梁防護網以橋跨中心線為對稱軸向兩端對稱布置，每節段長2m。
2、橋梁防護網定位鋼筋N9、N9a與預埋件N10焊接,焊縫采用單面焊,N9橫橋向布置，N9a順橋向布置。
3、在橋梁防護網混凝土強度達到設計要求后，在預埋件N10底部灌入5cm厚M10砂漿，并將橋梁防護網立柱插入N10內，同時在立柱和預埋件之間的空隙內填入C50微膨脹混凝土；在立柱填充混凝土達到設計強度之前，應采取措施固定立柱，以保證其垂直度和預埋深度。
4、橋梁防護網施工時，需在合適位置安裝接地避雷銅線，銅線末端的銅棒尺寸為12×1000mm，銅棒埋深應在地表2m以下。
5、U型聯接板與立柱組焊時，其對稱中心的偏斜不得超過1mm。
6、橋梁防護網施焊前，要求各單體矯正平直并除去毛刺及銹跡。
8、焊接部位要求過渡圓滑，無夾渣、虛焊和氣孔等缺陷。
9、橋梁防護網施工完畢后，整個結構不得扭曲，網面應平順綁緊，成品整體曲翹度不得大于7mm。
10、橋梁防護網預埋件采用熱浸鍍鋅的防腐方式，鍍鋅量為350g/m ，防護網其它部位采用鍍鋅后鍍塑的防腐方式。第一層熱浸鍍鋅所用的鋅應為《鋅錠》（GB/T470-2008）中規定的特一號或一號鋅，鍍鋅量為：緊固件、聯接件120g/㎡，立柱、邊框?yàn)?70g/㎡。第二層非金屬鍍層可為聚（氯）乙烯或聚脂。采用聚(氯)乙烯材料時，鍍層厚0.4mm。采用聚脂材料時，所有構件鍍層厚度均為0.1mm。
11、橋梁防護網鍍塑層必須均勻、亮澤，不得存在針孔、流淌堆積、粘結和燒焦裂解等鍍塑缺陷，鍍層厚度為0.6～0.8mm，鍍塑層顏色為果綠色。
12、橋梁防護網立柱、防撞護欄應牢固、可靠，若有損壞應及時修理或更換。橋梁防護網鋼立柱及附屬鋼構件外露鋼材部分應定期涂防銹漆，一般每年一次。
