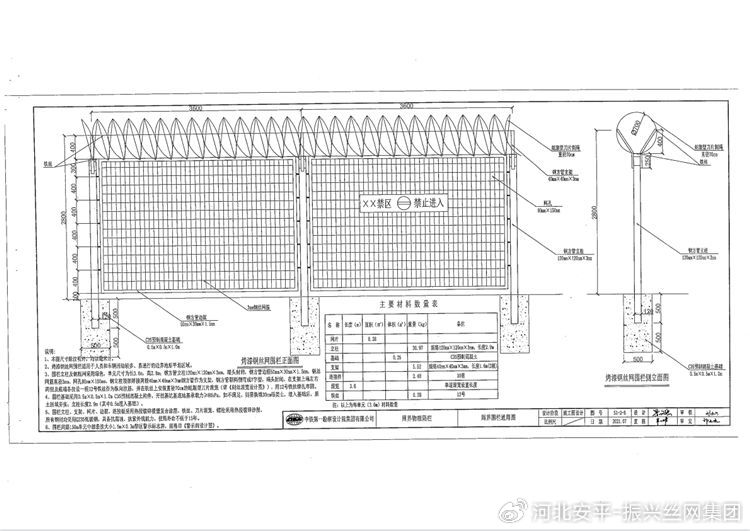

1、本圖烤漆鋼絲網圍欄尺寸除注明外，均以毫米計。
2、烤漆鋼絲網圍欄適用于人員和車輛活動較多、易通行的邊界地形平坦區域。
3、圍欄立柱及鋼框網采用綠色，單元尺寸為長3.6米，高2.8米；鋼方管立柱120mm*120mm*3mm，端頭封閉，鋼方管邊框50mm*30mm*1.5mm，鋼絲網筋直徑3mm，網孔80mm*150mm，鋼立柱頂部焊接兩根40mm*40mm*3mm鋼方管作為支架，鋼方管朝兩側彎成Y字型，端頭封閉，在支架上端左右兩側及底端各拉設一根12號鐵絲作為縱向拉筋，并在鐵絲上安裝直徑70cm的蛇腹型刀片滾籠（詳《刺絲滾籠設計圖》），用12號鐵絲綁扎牢固。
4、烤漆鋼絲網圍欄基礎采用0.5m*0.5m*1.0mC35預制混凝土構件，開挖基坑基地地基承載力不小于80kPa，如不滿足，則需換填30cm礫類土，埋入基礎后，原土回填夯實，立柱長度2.9m（其中0.5m埋入基礎）。
5、烤漆鋼絲網圍欄立柱、支架、網片、邊框、連接板采用連續熱浸鍍鋅浸塑復合涂層，鐵絲、刀片滾籠、螺栓采用熱浸鍍鋅涂層，所有鋼材均采用Q235低碳鋼，具備抗腐蝕、抗紫外線能力，使用壽命不低于15年。
6、烤漆鋼絲網圍欄間隔150m單元中懸掛大小1.5m*0.3m禁區警示標志牌，規格詳見《警示牌設計圖》。
