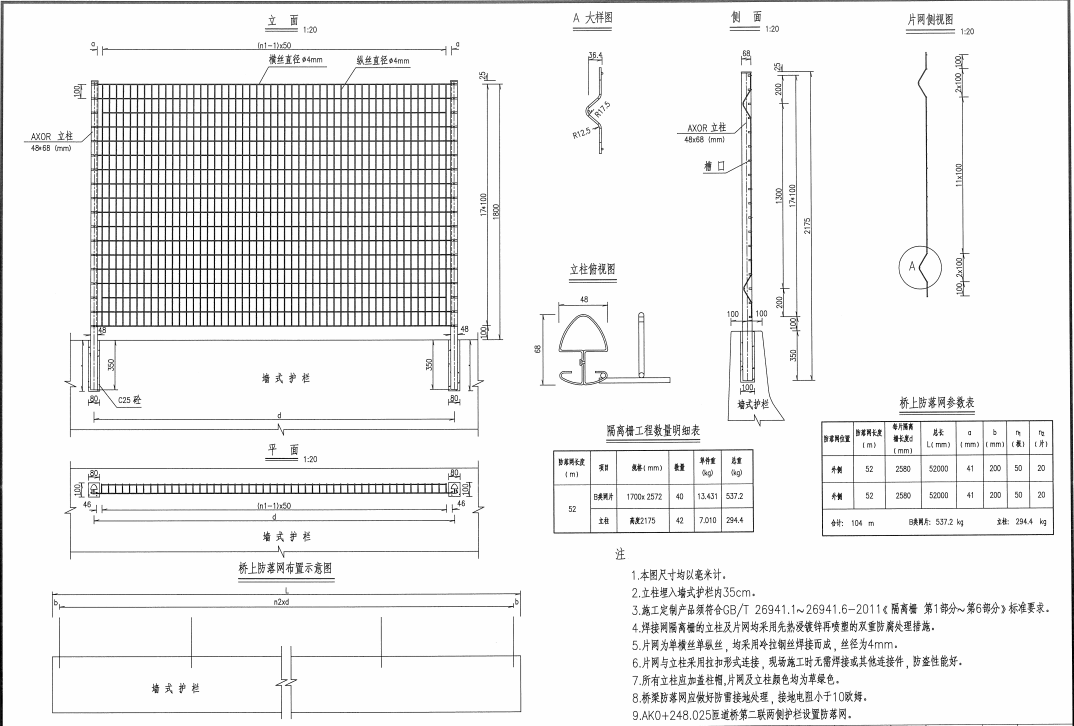

橋上防落網設計圖
發布日期：2021-12-07 總瀏覽：
一、橋上防落網構造
1.本圖尺寸均以毫米計。
2..立柱埋入墻式護欄內35cm。
3.施工定制產品須符合GB/T 26941.1~ 26941.6-2011《隔離柵第1部分~第6部分》標準要求。
4.焊接網隔離柵的立柱及片網均采用先熱浸鍍鋅再噴塑的雙重防腐處理措施。
5.片網為單橫絲單縱絲,均采用冷拉鋼絲焊接而成,絲徑為4mm。
6.片網與立柱采用拉扣形式連接,現場施工時無需焊接或其他連接件,防盜性能好。
7.所有立柱應加蓋柱帽,片網及立柱顏色均為草綠色。
8.橋梁防落網應做好防雷接地處理,接地電阻小于10歐姆。
9.全橋于上跨310國道處外側護欄設置防落網。
二、橋上防落網參數
1、立柱，燕尾柱50*70*1.2mm；
2、網格，50*100mm豎長孔；
3、網絲，Φ4.0mm冷拉鋼絲；
4、整體尺寸，1825*3000mm；
5、防腐工藝，熱浸鍍鋅噴塑雙層防腐處理措施；
6、生產工期，7天；
7、使用年限，15年；
8、質保期，3年。
