框架式移動圍欄相關介紹

一、框架式移動圍欄說明
車間內現場高壓試驗區域及試驗系統的危險部位安全圍欄設置。
二、框架式移動圍欄參考標準
JB/T9705-1999 圍欄 GBJ205；JB/T51068-1999；JB/7138.4-1993。
三、框架式移動圍欄技術要求
1.框架圍欄外框采用焊接方管40mmX40mm壁厚不小于2.75mm的管材和網片拼裝結構及底部安裝移動式3寸橡膠靜音帶剎車萬向輪制作。(底部支撐架采用焊接方管40mmX40mm);
2.外框尺寸:長3000mm高1750mm;
3.網片尺寸:長2940mm高1550mm;
4.網孔:60X50mm;
5.絲徑: 4.0mm;
6.防腐處理:噴塑，浸塑; .
7.網的緯線31根，自上而下相鄰兩緯線間距50mm,網的經線4根，經線相鄰間距60mm;
8.框架涂裝四周表面采用紅黃相間醒目警示顏色，框架防銹底漆一道，二道面漆紅色部分長200mm、黃色部分長200mm雙色相間;
9.圍欄單邊上下各裝活扣一個，用于圍欄間的相互連接;
10.在底部鋼構件上焊接Φ16mmX30mm圓鋼，鋼柱不涂油漆便于接地線連接;

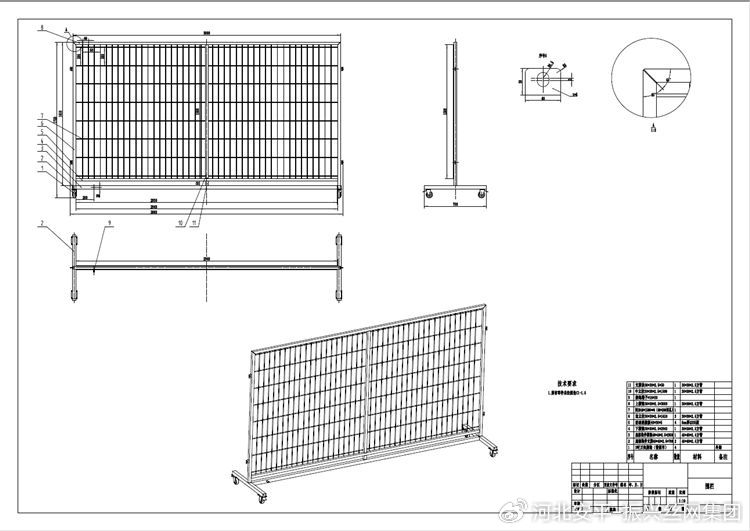

11.按圖紙施工驗收。
四、框架式移動圍欄用途
適用于車間內大長度高壓海纜耐壓試驗安全防護及高壓海電纜試驗輔助附件。
