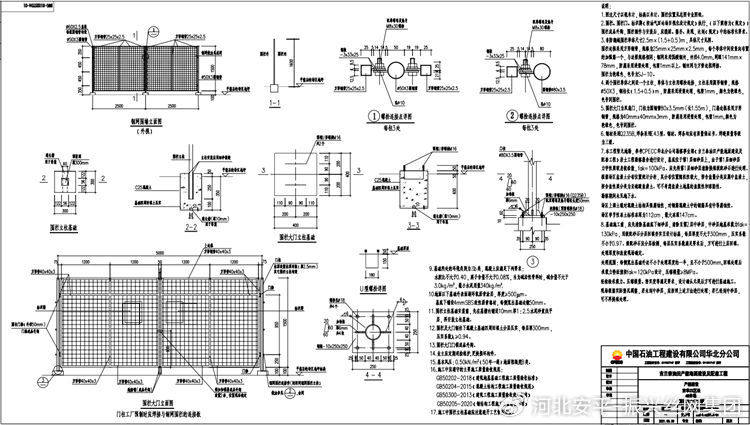

井場圍欄及大門一般說明:
1.圖注井場圍欄尺寸以毫米計,標高以米計。圍欄位置見總圖專業圖紙。
2.井場圍欄、圍欄門、標識牌《按油氣田站場目視化設計規定》執行, (以下簡稱為《規定》)。圍欄成品外購,圍欄制作與安裝后,應穩固、整齊、美觀,達到《規定》中的標準化要求。
3.井場圍欄非防翻越圍欄單體尺寸2.5mx (1.5+0.5)m，具體尺寸見圖。圍欄邊框采用方形鋼管，規格為25mmx25mmx2.5mm,每個單體中間設豎向布置的加強筋一個,與邊框規格相同 ;鋼網采用低碳鋼絲,絲徑4.0mm,網眼141mmx78mm ,防腐采用浸塑處理,包塑1mm以上。鋼絲網與方管邊框焊接。圍欄為艷綠色,色號為SJ-10。
4.兩個井場圍欄單體之間設一個立柱,單體與立柱用螺栓連接 ,立柱采用圓形鋼管，規格Φ50X3 ,鋼柱長( 1.5+0.5)m,防腐采用浸塑處理,包塑1mm,顏色為艷綠色,色號同圍欄。
5.井場圍欄大門為雙扇門,門柱為圓鋼管80x3.5mm (長1.55m) ,門扇邊框采用方形鋼管,規格為40mmx40mmx3mm ,防腐采用浸塑處理,包塑1mm, 顏色為艷綠色,色號同圍欄。
6.井場圍欄鋼材采服235B,焊條采臟43型.鋼材.焊條均應有質量保證書。焊縫質量等級為三級。
7.本井場圍欄工程暫無地勘,參考CPECC華北分公司勘察事業部《吉蘭泰油田產能地面建設及配套工程》巖土工程勘察報告進行設計,基底位于第1層細砂層上,由于第1層細砂層力學性質較差較松散, fak=100kPa。應先將第1層細砂層清除換填級配砂石進行處理。根據場區鹽漬土分布位置統計分析,其分布位置隨機性較大, 按含鹽量分類應屬中鹽漬土,按含鹽性質分類為亞硫酸鹽漬土.可不考慮鹽漬土地基的鹽脹性和溶陷性。勘察期間未見地下水。場區上部土壤對混凝土結構具強腐蝕性,對鋼筋混凝 土中的鋼筋具有中等腐蝕性。場區季節性凍土標準凍深為112cm ,最大凍深147cm。
8.井場圍欄基礎施工前,應先清除基礎底下細砂層,清除至第2層中砂層,中砂層地基承載力fak=130kPa ,用級配砂石分層回填夯實至設計標高,每層厚度不大于300mm ,壓實系數不小于0.97.級配砂石應分層檢測,每層壓實系數滿足要求后，方可進行上層回填。處理深度和放坡現場確定。處理范圍:每側寬出基礎外邊不小于處理深度的一半,不小于500mm,回填處理后承載力特征值按fak=120kPa設計,壓縮模量≥8MPa。經檢驗承載力、壓縮模量、密實度等滿足要求,設計確認無誤后方可進行基礎施工。現場根據實際情況調塾,若未到中砂層 ,應按照上述方法進行處理;若已經到中砂層,可不再換填處理。
9.井場圍欄基礎所處的環境類別為三b類,混凝土應滿足下列要求:水膠比不大于0.40，離子含量不大千0.08% ,當為堿活性骨料時,堿含量不大于3.0kg/㎡ ,最小水泥用量340kg/m3。
10.井場圍欄地面以下基礎外表面刷環氧瀝青涂層,厚度≥500μm.基底下鋪設4mmSBS改性瀝青卷材,每側寬出基礎邊緣50mm。
11.井場圍欄立柱基礎安裝前,先在基槽內鋪設10mm厚1 : 2.5水泥砂漿找平層,再安裝立柱基礎。
12.井場圍欄及大門鋼柱下混凝土基礎四周回填土分層壓實,每層厚300mm ,壓實系數≥0.94。
13.井場圍欄大門門鎖成品外購。
14.業主應定期巡檢維護更換損壞構件。
15.基本風壓:0.50kN/m2 ( 50年一遇)地面粗糙度B類。
16.井場圍欄施工中應遵守的主要施工質量驗收規范:
GB50202- 2018《建筑地基基礎工程施工質量驗收標準》；
GB50204- 2015《混凝土結構工程施工質量驗收規范》；
GB50300- 2013《建筑工程施工質量驗收統-標準》；
GB50205- 2020《鋼結構工程施工質量驗收標準》。
17.施工中井場圍欄立柱基礎應注意避開工藝管線位置。
