一、鐵路橋梁防護網設計依據
1、本圖尺寸單位,各種鋼材的規格為mm ,余均為cm。
2、鐵路橋梁防護網所有鋼料外露部分按《鐵路鋼橋保護涂裝及涂料供貨技術條件》(GB/T1527-2011)第V體系要求防腐處理.
3、鐵路橋梁防護網各部件連接除注明外,均為螺栓連接。
4、根據《鐵路工程設計防火規范》(TB10063-2007(2012年版)規定,鐵路橋梁防護網采用雙層網片,外側網眼不大于25x25mm ,內側網眼不大于5x5mm,并在防護網上設置警示標志。
5、N7與N8,N10與N11采用手工電弧焊接, N7、N10、N13與N1采用手工電弧焊接,焊縫應滿足規范要求。
6、鐵路橋梁防護網鋼構件及螺栓孔加工應符合《鐵路鋼橋制造規范》(Q/CR 9211-2015)的相關規定。為防止螺栓松脫,應加設彈簧墊圈。
7、鐵路跨越鐵路、城市道路、高速公路(以及其他地方或產權部門要求)時,應按本圖要求設置鐵路橋梁防護網。鐵路橋梁防護網的設置方式如下:
方式一: 整孔設置防護網時,遮板預埋件與設置欄桿立柱的預埋件設置相同,詳見《專橋( 2014) 8288》;
方式二:非整孔設置防護網時,防護網與欄桿立柱連接處須增加-一個立柱預埋件,相鄰立柱預埋件間距
25cm。網立柱的間距不恰為2m間隔時,可根據現場情況適當調整鋼筋網及N3的尺寸。
8、鐵路橋梁防護網應整片通過預留在梁部豎墻上的接地端子接入接地系統。

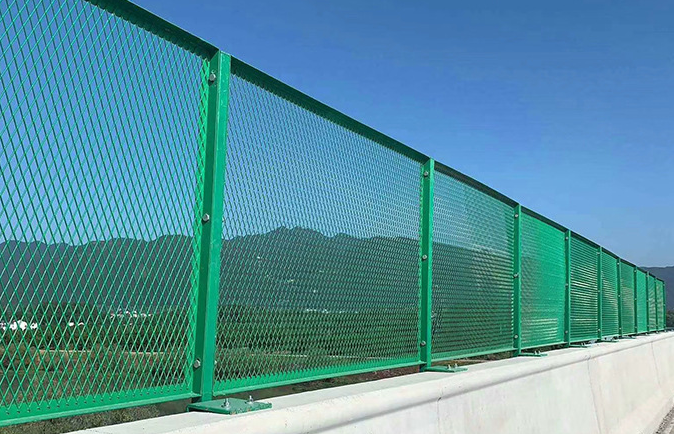

二、鐵路橋梁防護網參數介紹
1、立柱，Φ60*6mm圓管；
2、橫框，1.2mm厚度異型管；
3、豎框，1.2mm厚度異型管；
4、加勁板，60*150*10mm鋼板；
5、法蘭鋼板，180*240*10mm鋼板；
6、內側網眼，5*5mm；
7、外側網眼，25*25mm。
