鍍鋅鋼金屬網圍欄詳細說明

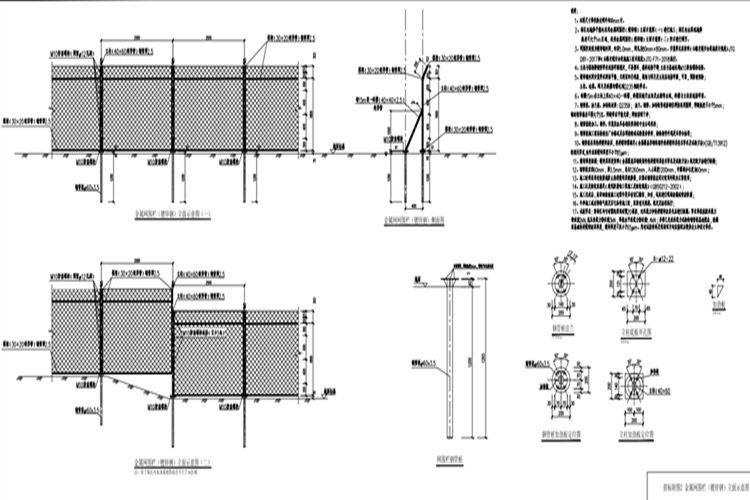

1、本圖鍍鋅鋼金屬網圍欄尺寸單位除注明外均以mm計。

2、場區內地勢平整處采用金屬網圍欄(鍍鋅鋼)立面示意圖(一)進行施工；場區內水深或地勢高差不大于1m區域,，采用金屬網圍欄(鍍鋅鋼)立面示意圖(二)所示進行調節。

3、網圍欄類型為鍍鋅鋼絲網,絲經5.0mm ,網孔為80mmx80mm.安裝要求應按照《公路交通安全設施設計規范》JTGD81-2017和《公路交通安全設施施工技術規范》JTG F71-2018執行。

4、鍍鋅鋼金屬網圍欄立柱與框架橫鋼管要求連接牢固穩定,不易損壞,整體連接平順;立柱與基礎采用M10防盜螺栓連接。

5、鍍鋅鋼絲網安裝要求網面平整,無明顯凹凸現象,框架與網片及立柱應連接牢固,可靠,預防被拆除;

立柱、邊框。網片及斜撐均需達到Q235鋼的要求。

6、每隔15m在立柱上設40x40一斜撐,斜撐應避開水溝及水塘等水域,斜撐與立柱應連接牢靠。

7、鍍鋅鋼金屬網圍欄鋼管樁、法蘭盤、加勁板材質:Q235B;法蘭、鋼管、加勁板等連接部位焊接采用圍焊,焊縫高度不小于5mm;鋼材壁厚偏差不得大于5%，焊縫要求平整光滑;焊渣清理干凈。

8、鋼管樁的加工、制作、安裝應由具備相應資質的專業公司承擔;

9、鋼管樁施工前應檢查出廠合格證及各項檢驗或試驗報告資料,檢驗構件外觀是否符合標準。

10、鍍鋅鋼金屬網圍欄鋼管樁采用熱浸鍍鋅涂層,熱浸鍍鋅需滿足《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》(GB/T13912)的相關要求，內外表面鍍鋅厚度不小于85μm。

11、鍍鋅鋼金屬網圍欄鍍鋅厚度檢測:鍍鋅層厚度按照《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》規定的方法進行檢測。

12、鋼管樁直徑60mm ,厚3.5mm ,總長1260mm ,入土深度1200mm ,外露部分長度為60mm。

13、施工時須采用有效措施防止熱浸鍍鋅層被磨損,以保證鋼管樁在設計使用年限內正常使用。

14、施工以及驗收應滿足《建筑防腐蝕工程施工及驗收規范》( GB50212-2002) 。

15、施工完成后,應詳細檢查施工過程中是否有切口擦傷,如有,還應進行現場涂刷或噴涂防腐。

16、冬季施工或在特殊氣候及其它條件施工時,應按有關規范、規定及標準執行。

17、試樁要求:按場區均勻布置的原則布置20根樁,對承載力和熱浸鍍鋅涂層先后進行檢測。要求單樁抗拔承載力特征值2kN,抗壓承載力特征值3kN ,單樁水平承載力特征值1.4kN ;并將已完成承載力試驗的鋼管樁基礎挖出,檢測該基礎熱浸鍍鋅涂層厚度,鍍鋅厚度不應小于65μm。所有試樁資料及現場照片均應整理后提供業主和設計單位。
