水電站高密網透空圍欄一般介紹

發布日期：2022-11-16 總瀏覽：

1.圖中所標注尺寸單位以mm計。

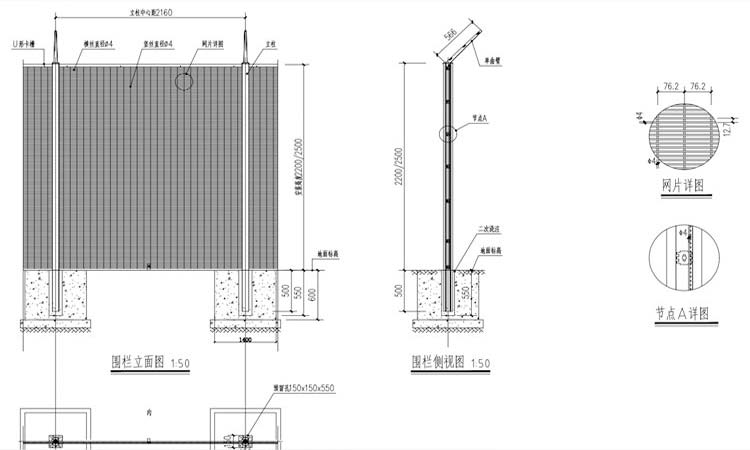

2.本套圖為溪洛渡水電站核心區、控制區及限制區高密網透空圍欄施工詳圖。
3.透空圍欄由立柱(含蓋帽)、網片、∪形卡槽、304不銹鋼六角卡爪、五金附件等部件組成。
4.立柱采用105*75異形型材,材質為鉛合金,厚度為2.5。
5.橫絲、豎絲均采用直徑Φ4熱鍍鋅冷拔鋼絲,鍍鋅量≥100g/㎡,采用壓力熔焊制成。
6.圍欄立柱中心距為2160,安裝高度為2500, 網格76.2x12.7。
7.立柱頂部向外側設曲臂,與水平方向成45度夾角,長度為566 ,表面熱鍍鋅,鍍鋅量>275q/㎡。
8.加工工藝:網片焊接成型后-脫脂-純水清洗-硅烷化處理-烘干-環氧底粉-高溫聚合處理-彩色聚酯涂層-高溫聚合處理，涂層厚度≥100um ,防腐能力達到10年以上。

9.基礎需用C30混凝土澆注，立柱預留孔150x150x550 ,立柱埋入后二次澆注固定,埋入深度為500。
10.圖示基礎僅供參考,工程實際基礎尺寸的大小及深度,需根據現場尺寸及土質做調整。
11.環境保護與安全文明施工必須按照國家相關規范要求執行。
12.危大工程:本工程存在危大(超危大)工程相關的重大節點和環節,應按國家相應規定執行實施。
13.未提及事宜應按國家相關規范、圖集執行。
