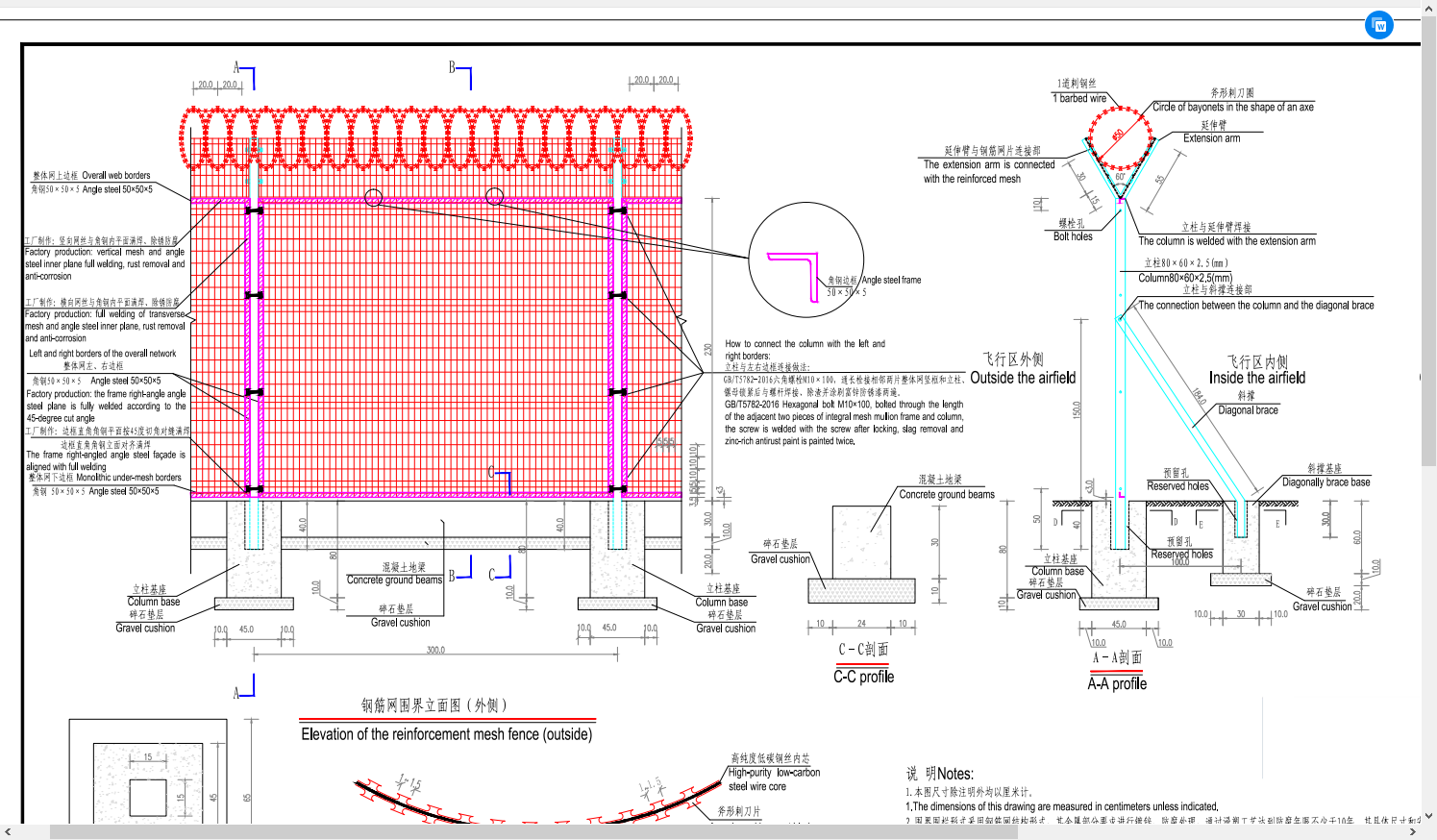

熱浸鍍鋅機場鋼筋網圍欄專業生產廠家說明：

1.本圖尺寸除注明外均以厘米計。

2.圍界圍欄形式采用鋼筋網結構形式，其金屬部分要求進行鍍鋅、防腐處理，通過浸塑工藝達到防腐年限不少于10年。其具體尺寸和安裝形式應符合《民用運輸機場安全保衛設施》(MH/T7003-2017)中的相關規定。

3.圍界和斜撐的基座采用C20水泥混凝土預制，預留孔在立柱與斜撐安放后用C20細石混凝土灌實;地梁采用C20現澆水泥混凝土;所有基座和地梁的墊層采用粒徑0-5cm的級配碎石。

4.碎石墊層下土基及開槽兩側回填土壓實度要求不小于0.90(重型壓實法)。

5.圖中圍界上部刺籠形式為無邊框斧形刺刀圈構造。

6.圖中圍界高2.3m(不含剌籠)，立柱間距為3.0m，為確保圍界安置后的穩固，要求每2個立柱設一道斜撐，轉折處每個立柱設一道斜撐。

7.鋼筋網采用Q235冷拉低碳鋼筋焊接網并經鍍層防腐處理，要求防腐處理后的直徑不小于5mm，抗拉強度應不小于500MPa，焊點抗拉力應達到1320N。立柱、斜撐及延伸臂采用由熱軋、冷軋鋼帶直縫焊接而成的矩形鋼管

并作內外防腐處理，要求鋼帶抗拉強度應達到375MPa。刺刀圈內芯為直徑2.5mm的冷拉低碳鋼絲并經防腐處理，外面裹覆經防腐處理的刀片圈，刀片的刀口寬度及間距均為10~15mm。刺刀圈與網片采用不銹鋼卡子連接，

沿長度方向每隔500mm設4個卡子連接。刺鋼絲的股線由直徑為2.2mm的兩股鍍鋅鋼絲捻扎而成并經防腐處理，鍍鋅鋼絲抗拉強度應達到400MPa，刺線材料要求同股線，要求每個剌結有四個刺，刺結間距為102mm，刺線纏

繞股線不得少于1.5圈，刺結間的股線捻數不少于4。剌刀圈與刺鋼絲采用不銹鋼卡子連接，沿長度方向每隔500mm設1個卡子連接。

8.圖中立柱截面尺寸為80x60x2.5mm、斜撐和延伸臂截面尺寸為50x50x2.0mm。鋼筋網片網格尺寸為100x50mm(中到中)，方管尺寸為40x40x1.5mm，刺刀圈直徑為500mm。采用其它截面立柱形式時，其整體抗彎

能力不小于上述規格的立柱。

9.圖中立柱頂部應加蓋柱帽，立柱與鋼筋網、立柱與斜撐及立柱與延伸臂的連接采用防盜形式并經防腐處理。

10.圖中鋼筋網圍界的網片、立柱、斜撐及延伸臂的防腐處理要求采用工廠除銹、防腐鍍層工藝處理。

11.圖中鋼筋網冷拉低碳鋼絲及其他構件的焊接部位要求過渡圓滑，無焊渣、虛焊及氣孔等缺陷。

12.在確保立柱垂直的原則下，斜撐長度可以根據實際場平條件分別微調。

13.圍界外5m范圍內禁止搭建任何建筑和種植樹木。
