瑞金民用機場圍欄-機場專用鋼筋網圍欄生產廠家說明：

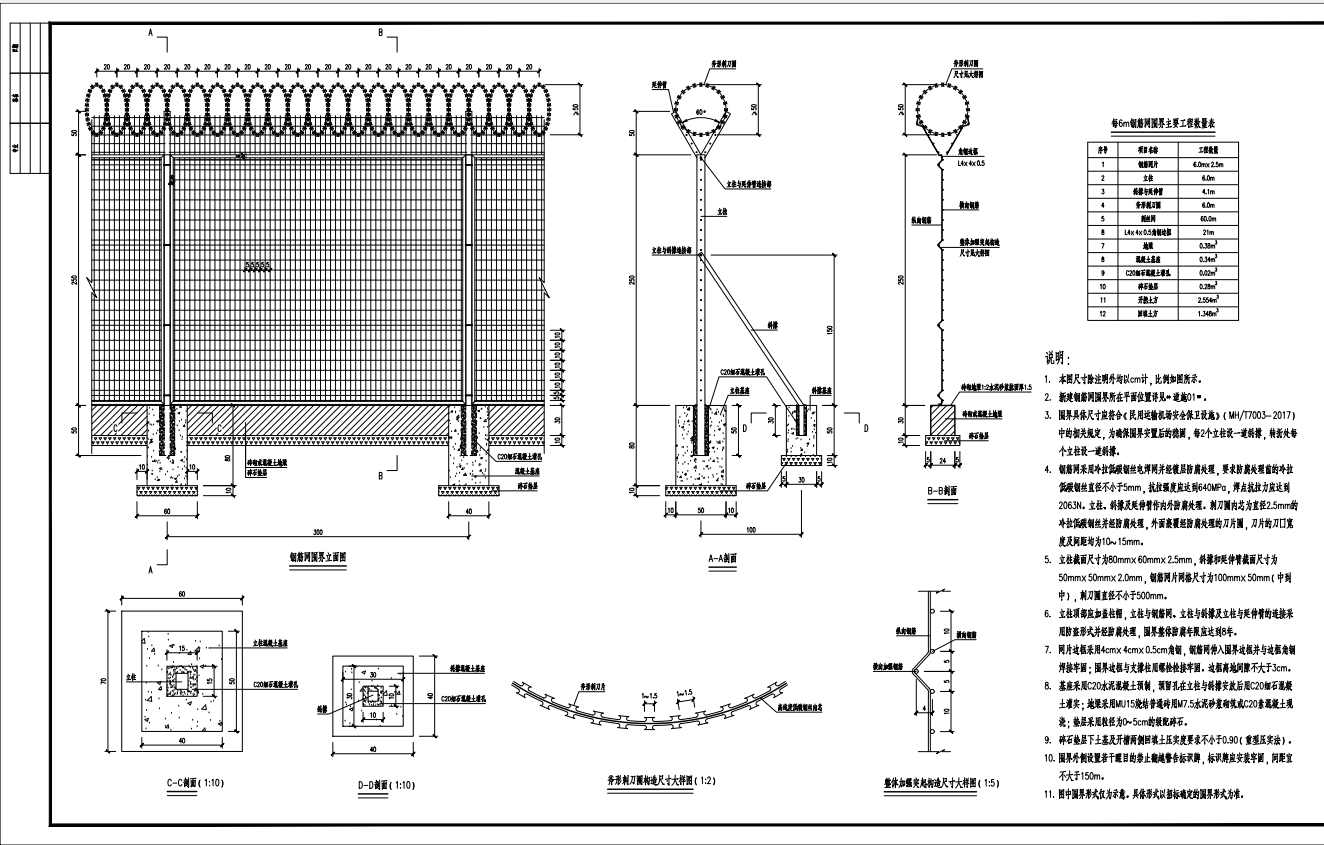

說明:

1.本圖尺寸除注明外均以cm計，比例如圖所示。

2. 新建鋼筋網圍界所在平面位置詳見=道施01”。

3.圍界具體尺寸應符合《民用運輸機場安全保衛設施》(MH/T7003-2017)

中的相關規定，為確保圍界安置后的穩固,每2個立柱設一道斜撐，轉折處每

個立柱設一道斜撐。

4.鋼筋網采用冷拉低碳鋼絲電焊網并經鍍層防腐處理，要求防腐處理前的冷拉

低碳鋼絲直徑不小于5mm,抗拉強度應達到640MPa。焊點抗拉力應達到

2063N。立柱、斜撐及延伸臂作內外防腐處理。刺刀圈內芯為直徑2.5mm的

冷拉低碳鋼絲并經防腐處理,外面裹覆經防腐處理的刀片圈，刀片的刀口寬

度及間距均為10~15mm.

5.立柱截面尺寸為80mmx 60mmx2.5mm,斜撐和延伸臂截面尺寸為

50mmx50mmx2.0mm，鋼筋網片網格尺寸為100mmx50mm(中到

中)，刺刀圈直徑不小于500mm.

6.立柱頂部應加蓋柱帽，立柱與鋼筋網、立柱與斜撐及立柱與延伸臂的連接采

用防盜形式并經防腐處理，圍界整體防腐年限應達到8年。

7.網片邊框采用4cmx 4cmx0.5cm角鋼，鋼筋網伸入圍界邊框并與邊框角鋼

焊接牢固;圍界邊框與支撐柱用螺栓栓接牢固。邊框離地間隙不大于3cm。

8.基座采用C20水泥混凝土預制，預留孔在立柱與斜撐安放后用C20細石混凝

土灌實:地梁采用MU15燒結普通磚用M7.5水泥砂漿砌筑或C20素混凝土現

澆:墊層采用粒徑為0~5cm的級配碎石。

9.碎石墊層下土基及開槽兩側回填土壓實度要求不小于0.90(重型壓實法).

10.圍界外側設置若干醒目的禁止翻越警告標識牌,標識牌應安裝牢固。間距宜

不大于150m.

11.圖中圍界形式僅為示意。具體形式以招標確定的圄界形式為準。
