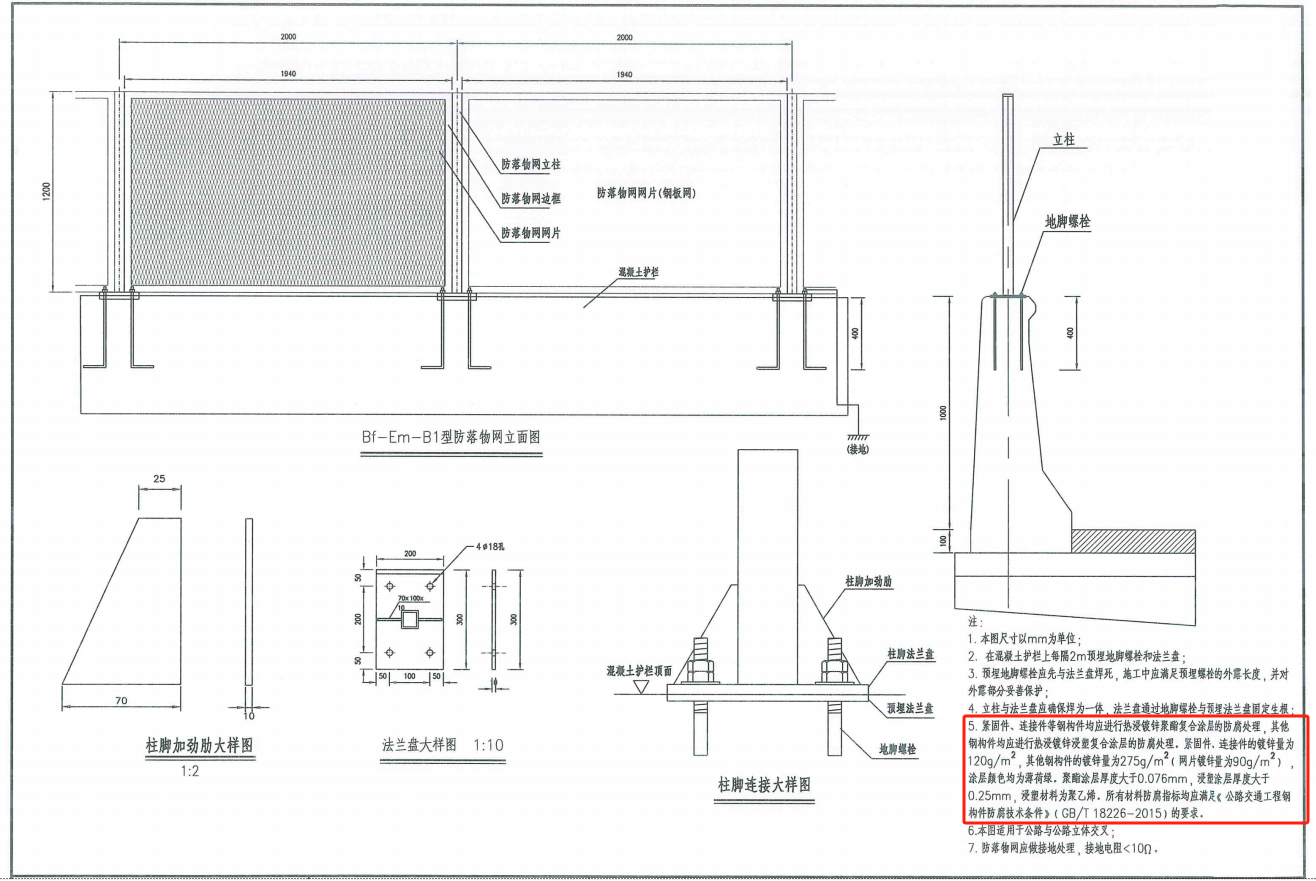

防拋網圖紙說明:

1.本圖尺寸以mm為單位:

2、在混凝土護欄上每隔2m預埋地腳螺栓和法蘭盤:

3.預埋地腳螺栓應先與法蘭盤焊死，施工中應滿足預埋螺栓的外露長度，并對

外露部分妥善保護;

4.立柱與法蘭盤應確保焊為一體,法蘭盤通過地腳螺栓與頸埋法蘭盤固定生根:

5.緊固件、連接件等鋼構件均應進行熱浸鍍鋅聚酯復合涂層的防腐處理，其他

鋼構件均應進行熱浸鍍鋅浸塑復合涂層的防腐處理。緊固件、連接件的鍍鋅量為

120g/m2,其他鋼構件的鍍鋅量為275g/m2(網片鍍鋅量為90g/m)，

涂層顏色均為薄荷綠。聚酯涂層厚度大于0.076mm，浸塑涂層厚度大于

0.25mm，浸塑材料為聚乙烯。所有材料防腐指標均應滿足《公路交通工程鋼

構件防腐技術條件》(GB/T 18226-2015)的要求，

6.本圖適用于公路與公路立體交叉:

7.防落物網應做接地處理,接地電阻<10Ω.
