重慶熱浸鍍鋅鋼筋網圍界 機場圍欄網專業生產廠家說明：

說明:

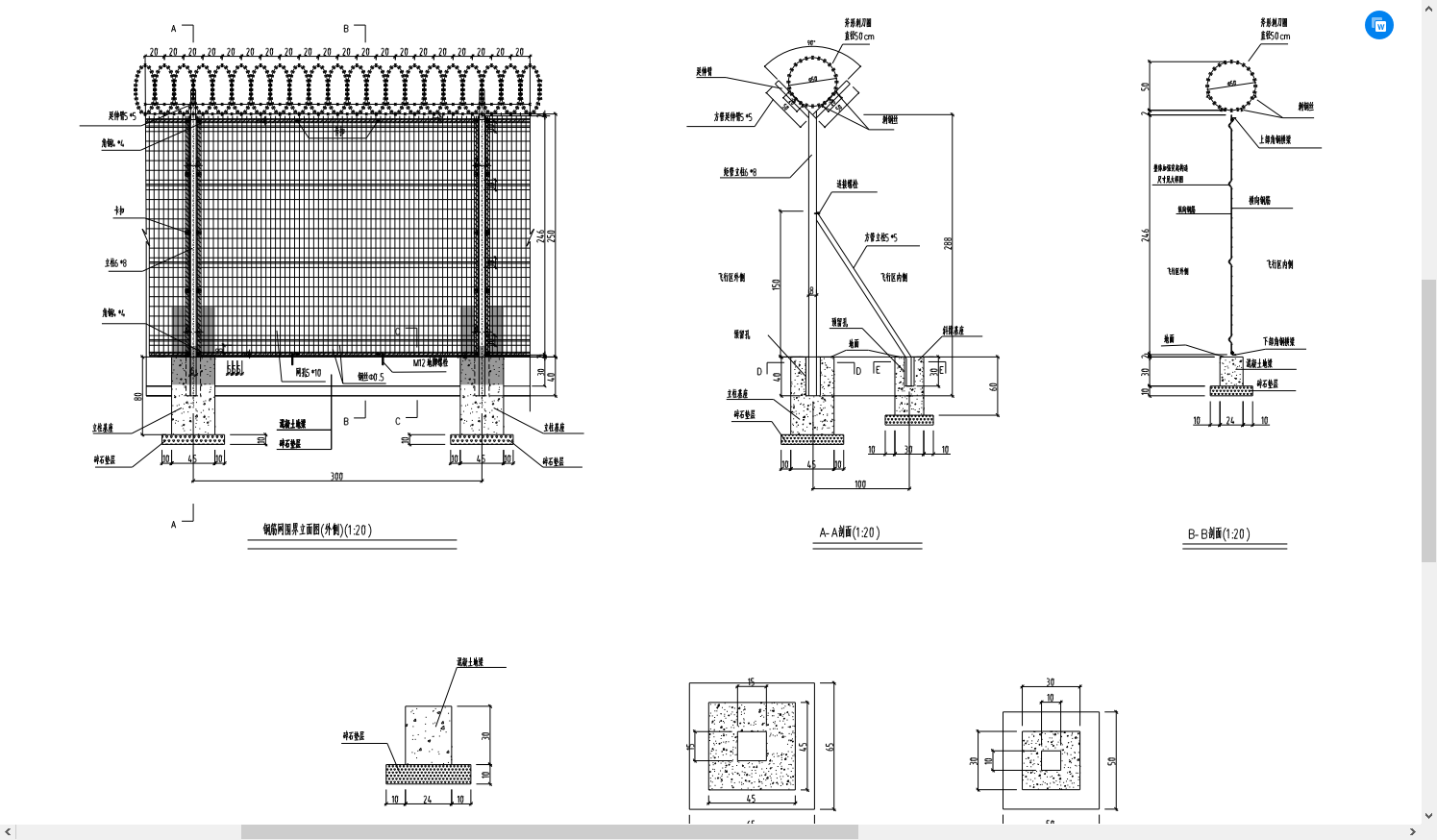

1、本圖尺寸除注明外均以厘米計。

2、圍界圍欄內側、外側的凈高度均應不低于2.5m,內外雙層圍界采用相同的結構形式。

3、圍界圍欄對外面應每150m設有醒目的禁止翻越警告標識牌,全場約設置68個標識牌,標識牌內容應清晰可見,警告標識牌具體做法由建設單位根據現場情況確定。

4、圍界圍欄形式采用鋼筋網結構形式,其金屬部分要求進行除銹、防腐處理,防腐年限不少于8年。其具體尺寸和安裝形式應符合《民用運輸機場安全保衛設施》(MH/T

7003-2017)中的相關規定。圖中圍界結構形式僅為示意,最終由建設單位招標確定。

5、圍界地梁和基座采用C20現澆水泥混凝土,地梁每隔9米設置一條施工縫,施工縫采用20mm高壓低發泡聚乙烯閉孔泡沫板填充;斜撐的基座采用C20水泥混凝土預制,預

留孔在立柱與斜撐安放后用C20細石混凝土灌實;所有基座和地梁的墊層采用粒徑0-5cm的級配碎石。

6、碎石墊層下土基及開槽兩側回填土壓實度要求不小于0.90(重型壓實法)。

7、圖中圍界總高度為3.0m(含刺籠),立柱間距為3.0m,為確保圍界安置后的穩固,要求每2個立柱設一道斜撐,轉折處每個立柱設一道斜撐。

8、鋼筋網采用Q235冷拉低碳鋼絲電焊網并經鍍層防腐處理,要求防腐處理前的冷拉低碳鋼絲直徑不小于5mm,抗拉強度應達到400MPa,焊點抗拉力應達到

3000N。立柱、斜撐及延伸臂采用由熱軋、冷軋鋼帶直縫焊接而成的矩形鋼管并作內外防腐處理,要求鋼帶抗拉強度應達到375MPa。刺刀圈內芯為直徑2.5mm的冷拉

低碳鋼絲并經防腐處理,外面裹覆經防腐處理的刀片圈,刀片的刀口寬度及間距均為10~15mm。刺鋼絲的股線由直徑為2.2mm的兩股鍍鋅鋼絲捻扎而成并經防腐處理,鍍鋅

鋼絲抗拉強度應達到400MPa,刺線材料要求同股線,要求每個剌結有四個剌,刺結間距為102mm,刺線纏繞股線不得少于1.5圈,刺結間的股線捻數不少于4。刺刀圈與刺鋼

絲采用不銹鋼卡子連接,沿長度方向每隔500mm設4個卡子連接。

9、圖中立柱截面尺寸為80X60X2.5mm、斜撐和延伸臂截面尺寸為50X50X2.0mm。鋼筋網片網格尺寸為100X50mm(中到中),刺刀圈直徑為500mm。

10、圖中立柱頂部應加蓋柱帽,立柱與鋼筋網、立柱與斜撐及立柱與延伸臂的連接采用防盜形式并經防腐處理。

11、圖中鋼筋網圍界的網片、立柱、斜撐及延伸臂的防腐處理要求采用金屬保護層結合涂塑保護層的復合保護方式。

12、圖中鋼筋網冷拉低碳鋼絲及其他構件的焊接部位要求過渡圓滑,無焊渣、虛焊及氣孔等缺陷;涂塑保護層必須均勻,不得存在針孔、流掛、裂紋、脫落、漏鍍、臟物粘附等鍍

塑缺陷。

13、網片四周角鋼做邊框,上下邊框與網片之間采用卡扣固定,每個卡扣由一套螺絲及一片鍍鋅鋼片組成,詳見卡口大樣圖,左右邊框通過防盜螺栓與焊接在立柱上的卡口基座牢

固連接。

14、網片下邊框角鋼采用防盜長螺栓與地梁固定牢固,固定螺栓間距100cm,可根據現場實際情況,采用膨脹螺栓或普通螺栓植入地梁方式,螺栓尺寸采用M12以上,植入地梁

深度不應小于8cm,露出地面部分應進行防腐處理。

15、內層圍界應每隔500m設置一扇檢修門。
