一、菱形孔刀刺網建筑說明:

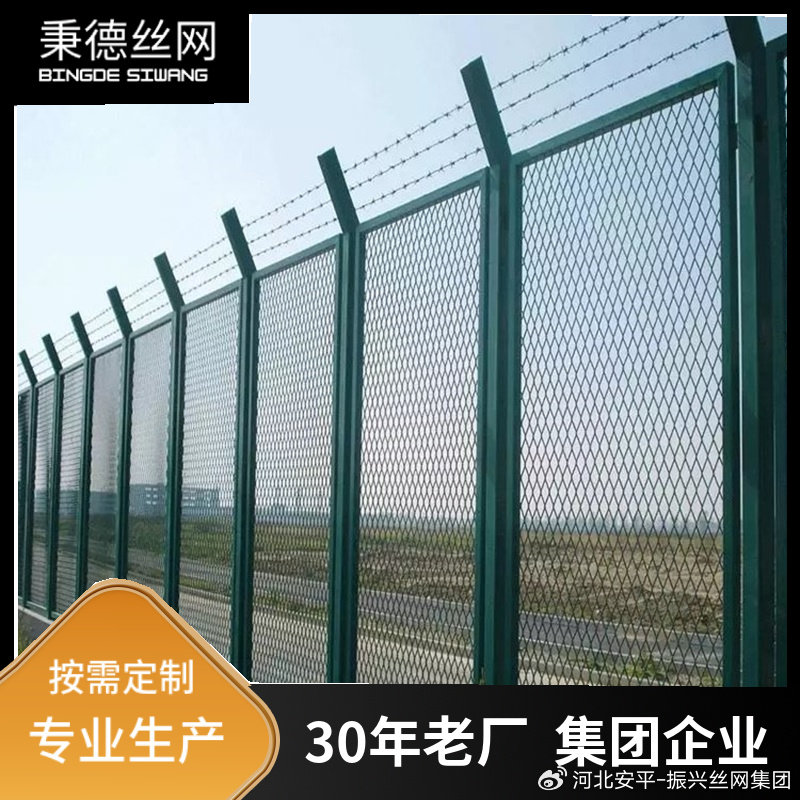

本圖為示意圖，菱形孔刀刺網的防攀爬金剛網與蛇腹型刀刺網,由廠家提供樣式后, 由各方人員選型后,根據做法大樣圖施工。菱形孔刀刺網的鋼材均刷綠色防銹漆兩遍。
二、菱形孔刀刺網結構說明:
1.本工程天然基設計依據為:《廣州市第二勞教所工程地質勘察報告》。
2.設計標高±0.000相對于絕對標高11.20m。本工程采用柱下獨立基礎,以粉質粘土層(即巖土工程勘察報告中的為持力層。地基承載力特征值fak≥150Kpa,施工前應對持力層進行壓板載荷試驗。除特別注明外,基礎面標高為-1.000m,必要時可根據持力層埋深做局部調整,或采用C15素混凝土填平至設計標高?；A(chǔ)受力鋼筋保護層厚度為40mm。圖中未詳之處，按現行有關規定規范執行。
3.本工程混凝土采用C25混凝土。
三、菱形孔刀刺網參數說明
1、立柱，200*200*5mm方鋼；
2、邊框，100*100*3mm方鋼；
3、內撐，50*50*3mm方鋼；
4、V型支架，50*50*3mm方鋼；
5、刀片滾籠，直徑800mm；
6、刺絲，4道
