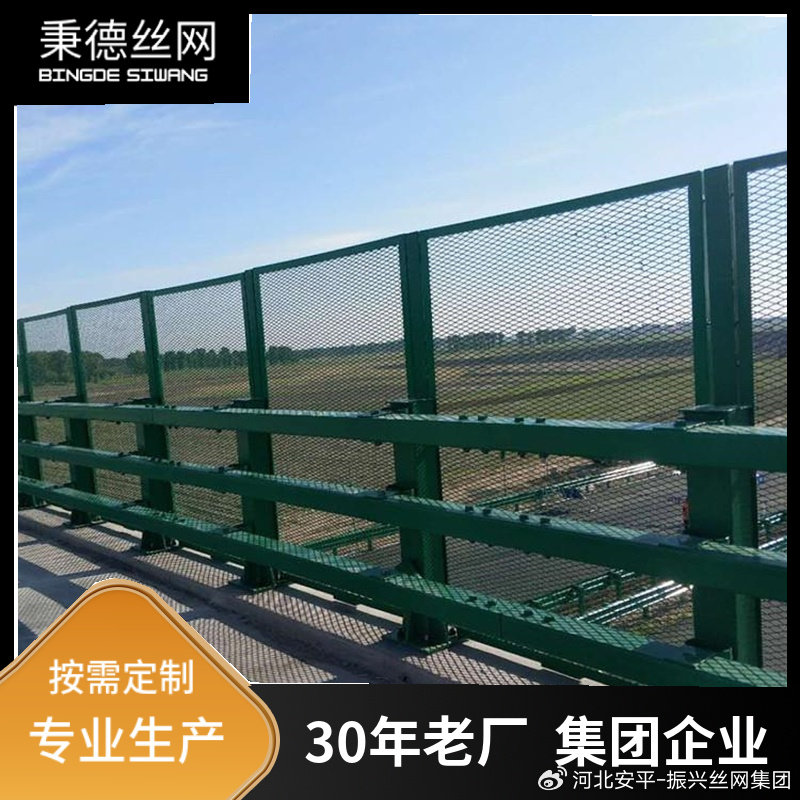

跨鐵路孔及相鄰孔跨防落物網設置說明
1.本防落物網適用跨鐵路孔及相鄰孔跨設置防落物網,每節長2m。
2.施工時,注意預留貫通鋼筋與梁接地鋼筋連接,做好接地措施。
3.扎花鋼絲網采用GB5330-2003,凈孔徑5x5mm,絲徑2.0mm ,材質為HPB300鋼絲網,鋼絲網焊固于網邊框角鋼上,并采用20mm寬, 3mm厚條形鋼板壓邊焊接。每2.0m長度網片中間加設30x30x4mm角鋼中邊框,并與水平邊框角鋼及扎花網焊接,邊框角鋼材質采用Q235。鋼絲網與邊框焊接后整體浸塑處理(綠色)。
4、防落物網網柱采用材質Q345,截面為100x100mmH型鋼,底腳連接板材質采用Q235。網柱與底腳聯結板滿焊后均需浸塑處理(果綠色)。
5.防落物網鋼絲網要求為冷拔狀態,其抗拉強度不得低于640MPa。
6.施焊前,要求各單體矯正平直并除去毛刺及銹跡。
7.焊接部位要求過度圓滑,無夾渣、 虛焊和氣孔等缺陷。
8.防落物網施工完畢后,整個結構不得扭曲, 網面應平順綁緊,成品整體曲翹度不得大于7mm。
9.防落物網所有部件均采用熱浸鍍鋅后鍍塑的防腐方式。第一層熱浸鍍鋅所用的鋅應為《鋅錠》(GB/T 470-2008)中規定的特一號或一號鋅,鍍鋅量為: 鋼絲230g/㎡ ,緊固件、連接件350g/㎡ ,立柱、角鋼邊框500g/㎡。第二層非金屬鍍層可為聚(氯)乙烯或聚酯。采用聚(氯)乙烯材料時,網片鍍層厚度為0.6mm,其它為0.8mm。采用聚酯材料時,所有構件鍍層厚度均為0.6mm。鋼絲網及外露鋼構件應定期涂漆防銹,每年一次。
10.防落物網鍍塑層必須均勻、亮澤,不得存在針孔、流淌堆積、粘結和燒焦裂解等鍍塑缺陷,鍍層厚度為0.6~0.8mm，鍍塑顏色為果綠色。
11.防落物網網片與四周邊框采用焊接連接,每根鋼絲焊接點不少于一處。
