監獄加密鋼網墻隔離網設計規范

發布日期：2021-12-10 總瀏覽：

監獄隔離網設計規范

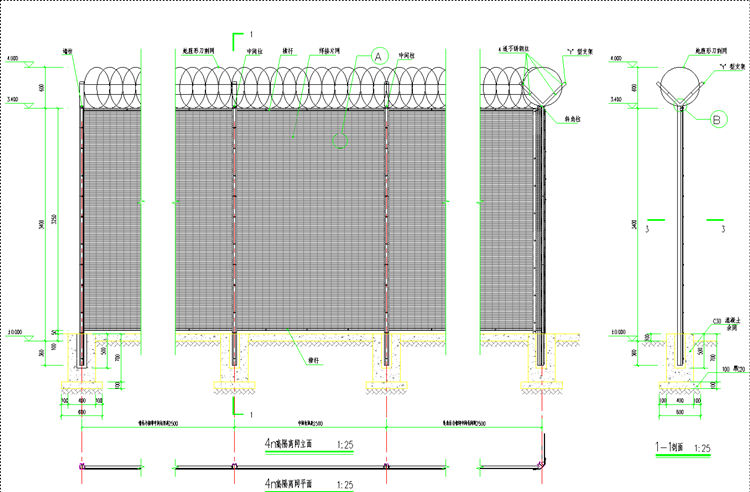

1、圖中所標注尺寸單位為mm。

2、監獄隔離網由立柱、片網、壓板、橫桿、"Y"型支架、連接螺栓等構件組成。

3、監獄隔離網安裝高度詳立面圖，立柱中心距2520±5mm。

4、監獄隔離網立柱采用“M”型冷彎型鋼立柱（含壓板），材料為連續熱鍍鋅鋼板，鍍鋅量≥270g/m2（雙面），立柱截面尺寸為60*80*2.0mm，立柱開口面的兩冀邊設有安裝排孔，孔間距為25mm，與齒扣式壓板匹配咬合，壓板齒間距為25mm，厚度為2mm。

5、監獄隔離網片網頂部設置橫桿，橫桿采用□32*1.5mm熱鍍鋅方管，材質為Q235，鍍鋅量≥120g/m2（雙面）。用專用連接件與不銹鋼螺栓在立柱頂部連接，橫桿側面用3個防拆螺栓與網片頂部固定。

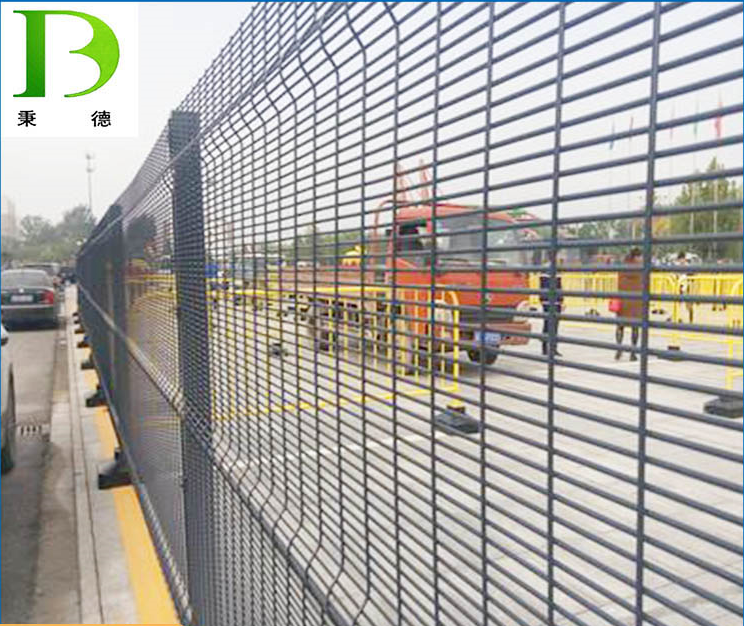

6、監獄隔離網片網采用冷拔熱鍍鋅鋼絲電阻熔焊制成，鋼絲直徑監墻兩側、勞動區與生活區分隔處隔離網采用Φ4mm+Φ4mm，其它部位采用Φ3.5mm+Φ4mm，鍍鋅量≥120g/m2，網片高度詳立面，寬度2500mm，網格100*12.5mm。

7、監獄隔離網立柱、片網、壓板及橫桿表面采用高附著力熱固性聚酯粉，涂層厚度≥80μm。

8、監獄隔離網基礎采用C30混凝土現澆（可預制），預留150*150*500mm立柱埋入孔，立柱埋入后二次澆筑固定，埋入深度詳大樣。

9、監獄隔離網鋼門及相關部位均采用鍍鋅鋼管與片網焊接做法，詳本圖大樣。
