Bf-Ww-B型電焊網隔離柵橋梁防拋網設計要求

發布日期：2022-04-27 總瀏覽：

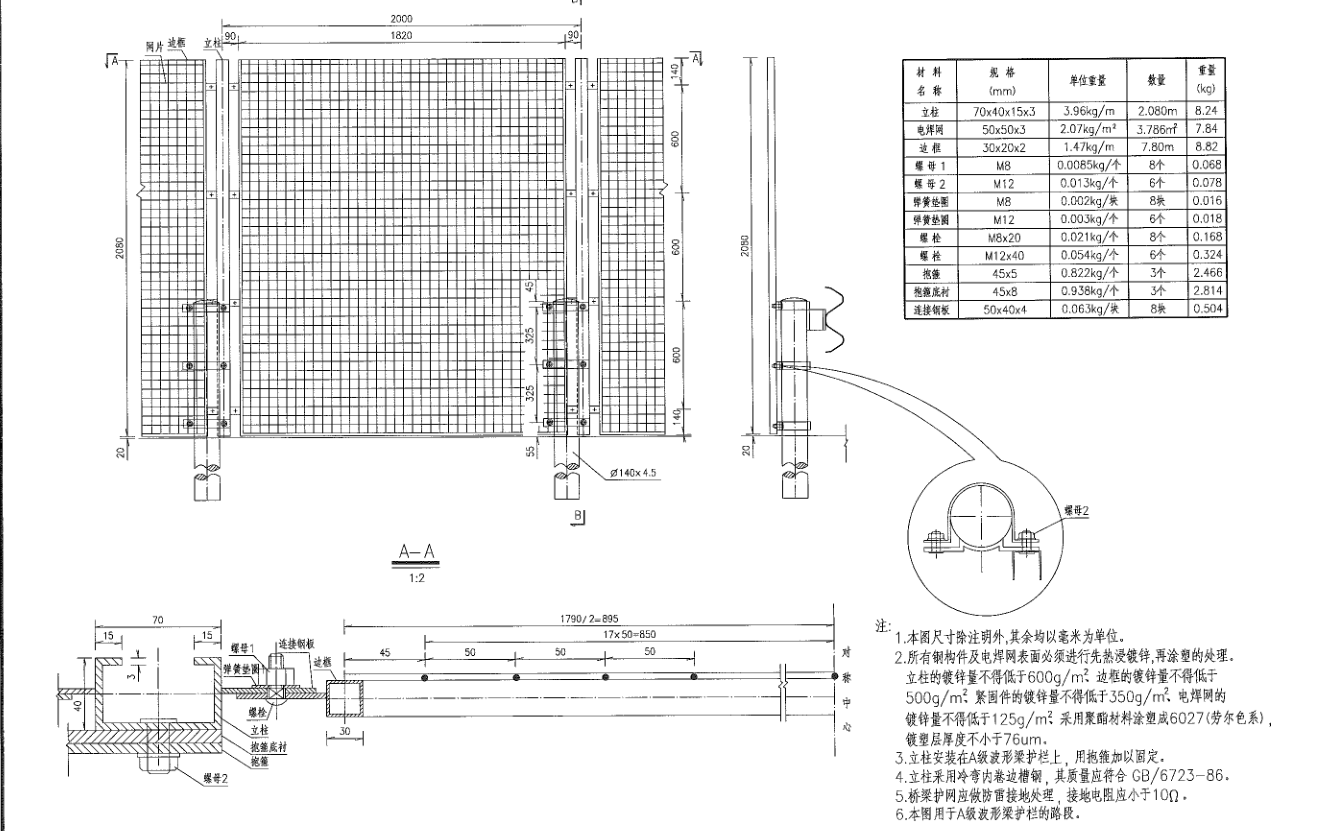

護欄網材料規格

立柱：70*40*15*3mm

電焊網：50*50*3mm

邊框：30*30*2mm

螺母1：M8 8個

螺母2：M12 6個

彈簧墊片：M8 8個

彈簧墊片：M12 6個

螺栓：M8*20 8個

螺栓：M12*20 6個

抱箍： 45*5 3個

抱箍底襯：45*8 3個

連接鋼板：50*40*4 8塊

注：

1、本圖尺寸除注明外，其余均以毫米為單位。

2、所有鋼構件以及電焊網表面必須進行先熱浸鍍鋅，在涂塑處理，立柱的鍍鋅量不得低于600g/㎡，邊框的鍍鋅量不得低于500g/㎡，緊固件的鍍鋅量不得低于350g/㎡，電焊網的鍍鋅量不得低于125g/㎡，采用聚酯材料涂塑成6027(勞爾色系)，鍍塑層厚度不小于76μm。

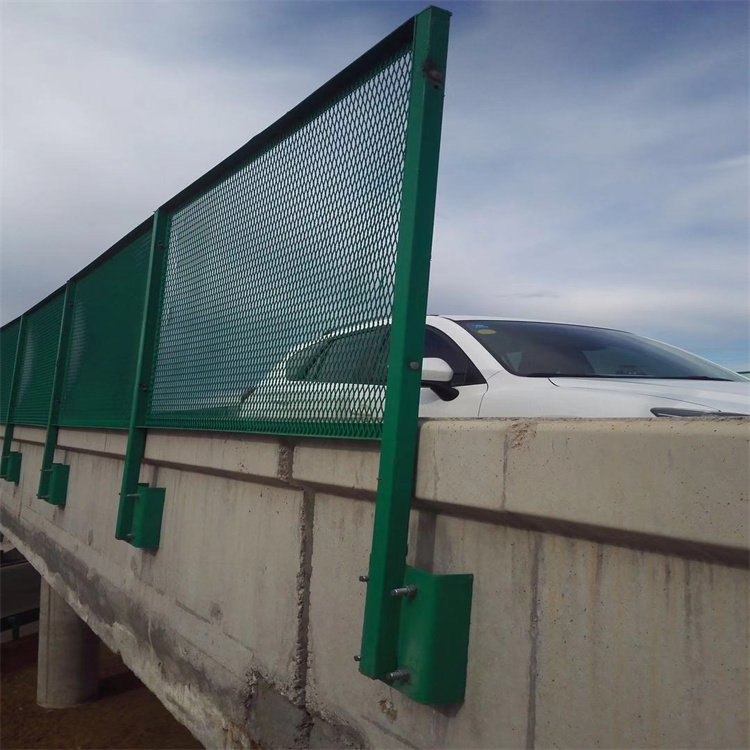

3、立柱安裝在A級波形護欄上，用抱箍加以固定。

4、立柱采用冷彎內卷邊槽鋼，其質量應符合GB/6723-86.

5、橋梁護網應做防雷接地處理，接地電阻應小于10Ω。

6、本圖用于A級波形架護欄的路段，
