海南文昌至定安段Bf-Ww-B型橋梁防拋網一般介紹

發布日期：2022-09-05 總瀏覽：

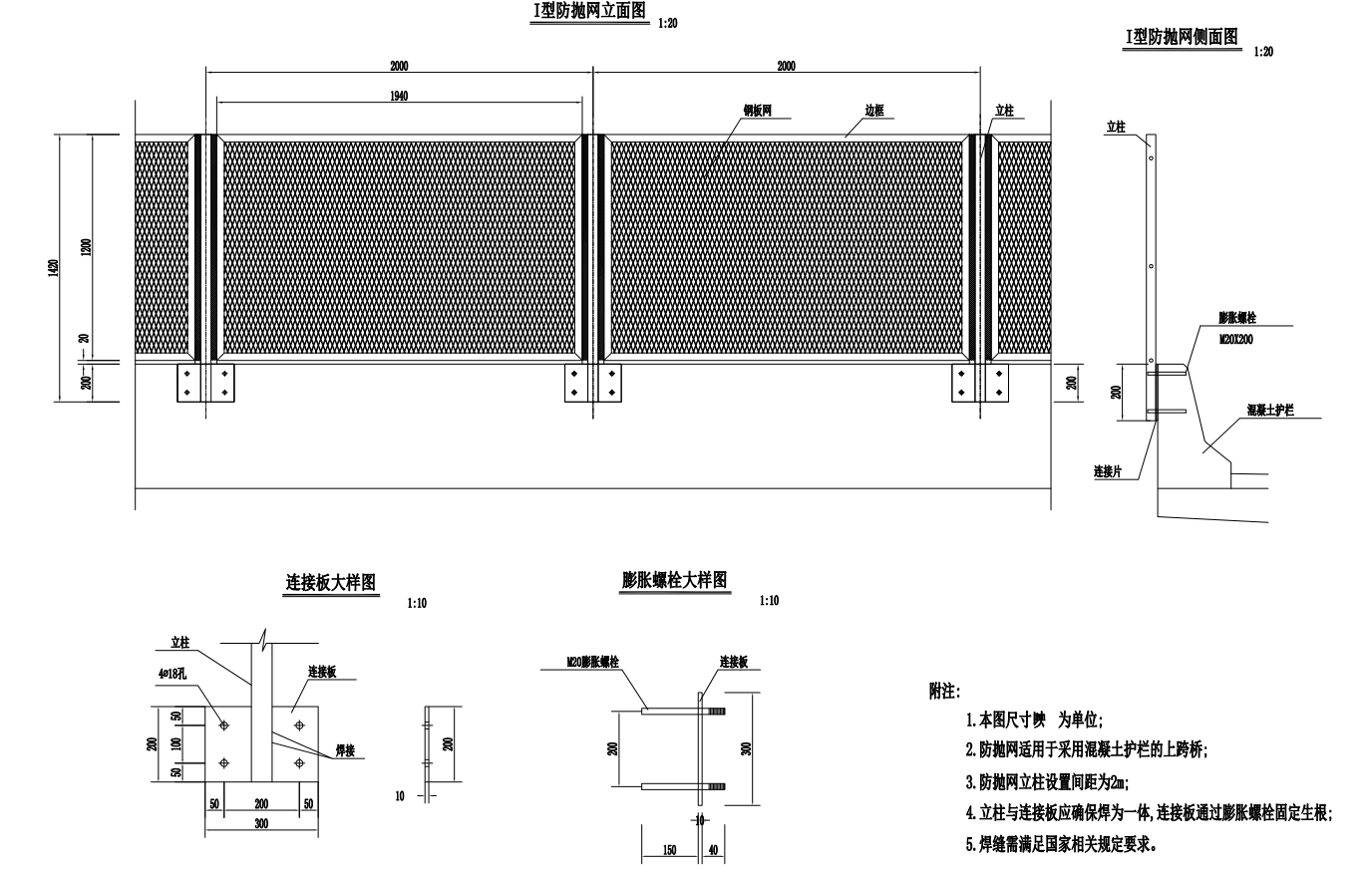

一、設計要求

本圖尺寸以mm為單位。
邊框由不等邊角鋼焊接而成，立柱由鋼板冷彎后焊接加工制成。
鋼板網為整板加工而成，網片與邊框采用焊接;立柱與連接板應確保焊為一體，連接板通過地腳螺栓固定生根。
立柱與邊框用螺栓連接,螺栓的兩端均應制作螺紋。
除緊固件采用熱浸鍍鋅處理外,其它構件均應進行浸塑處理。
括號內數字適用Bf-Em-B2橋梁護網。

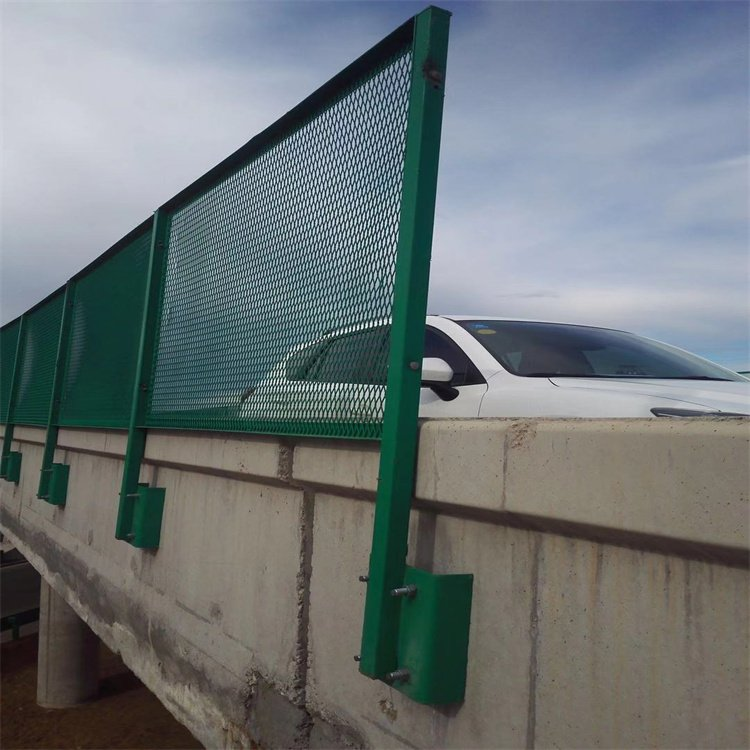

二、防拋網結構類型

防拋網采用鋼板網結構，鋼板網為 2.5mm 厚整板加工而成，絲梗寬度為 2.5mm，網格尺寸為 22×60mm，跨公路的防落物網網片高1.2m。網片焊接于角鋼邊框上。除緊固件、地腳螺栓、預埋法蘭盤采用熱浸鍍鋅處理外，其它構件均應進行涂塑處理，涂塑層顏色采用

薄荷綠；防腐符合《公路交通工程鋼構件防腐技術條件》GB/T18226-2015 的要求。

三、防落物網技術要求及施工注意事項

(1) 鋼板網安裝時要求網面平整，無明顯凹凸現象，邊框與立柱應連接牢固，整體連接平順。

(2) 鋼板網應先加工后涂塑，涂塑層應均勻、亮澤，涂層厚度為不小于0.38mm。

(3) 防落物網應做接地處理，接地電阻小于10Ω。

(4) 符合JTG F71-2006《公路交通安全設施施工技術規范》的要求。

(5) 水平護網應先確定現場實際情況之后進行設置。
