河道水庫鋼板網菱形防護網設計要求

發布日期：2022-11-10 總瀏覽：

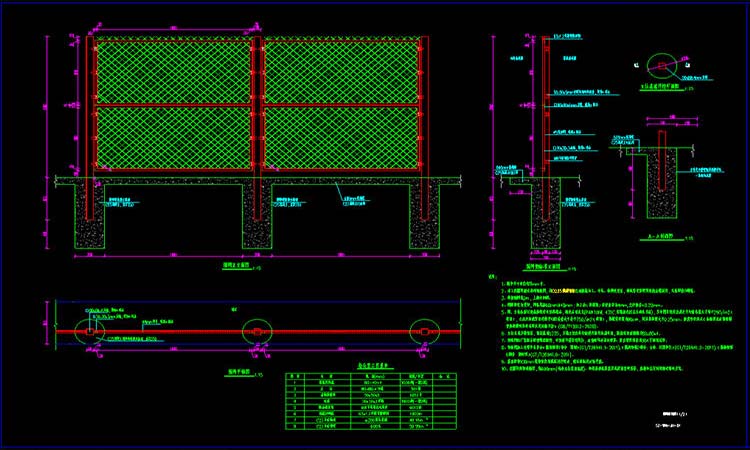

1、圖中菱形防護網尺寸單位均以mm計。
2、本工程水庫圍網型式采用鋼板網，將Q235低碳鋼板經過機械加工、沖壓、拉伸處理后，形成特定形狀網眼的金屬材料，無需焊接和綁扎。
3、單樘圍網寬2m，上部設倒刺。
4、水庫防護網網眼形狀為菱形，網孔規格60mmX40mm；加工后（防腐前）絲梗直徑為4mm,允許偏差+0.22mm。
5、水庫防護網、立柱表面以高溫?zé)徨冧\處理再烤漆，顏色采用灰色(PANTONE 431C,實物顏色以各方確認為準)，其中網片鍍鋅應滿足平均附著量大于等于290/㎡（單面），立柱及其他緊固件的平均附著量大于等于350/㎡（單面），熱鍍鋅厚度為80um，烤漆層厚度大于0.25mm。防腐要求滿足《金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及試驗方法》 (GB/T13912-2020)。

6、水庫防護網立柱采用方通鋼管，鋼材選用Q235，方通立柱內外均應進行鍍鋅防腐處理，防腐處理前規格為80x80x4。
7、鋼板網由廠家配齊所有螺絲配件，安裝時不需任何焊接，避免破壞表面處理層。防盜螺栓組采用304不銹鋼材質。
8、鋼板網加工處理要求符合《隔離柵第1部分：通則》(GT/T26941.1-2011),《隔離柵第2部分：立柱、斜撐和門》(GT/T26941.2-2011),《隔離柵第6部分：鋼板網》(GT/T26941.6-2011)。
9、水庫防護網基礎頂部100mm寬部位應用模板進行收邊，保證頂面及邊緣平整。
10、在圍網底部設地梁，寬600mm(包含立柱基礎寬度)。如遇基巖軟弱基層或提前堅硬巖層，應通知各方到場商議解決方案。
